Cómo montar el aparador Sidney 160 puertas: instrucciones paso a paso

Índice del artículo

1. Qué viene en la caja
2. Herramientas
3. Montaje paso a paso
4. Consejos antes de empezar
5. Descargar el manual en PDF
6. Productos que se montan con estas instrucciones
7. Preguntas frecuentes
8. Guías relacionadas

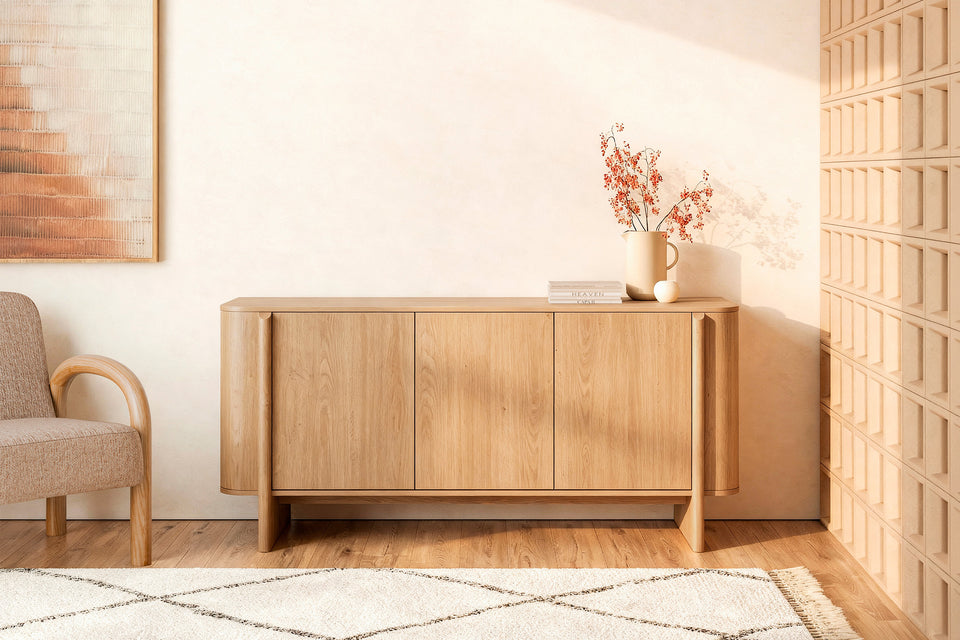

Estas son las instrucciones de montaje del aparador Sidney 160 puertas de Kifoni, explicadas paso a paso a partir del manual del fabricante. Aparador de 160 cm con tres puertas, dos laterales curvos, dos divisores interiores, tres estantes regulables, traseras finas y cierre amortiguado en las puertas. Primero se enroscan los pernos y las espigas en todos los paneles; se preparan la tapa (escuadras de anclaje y amortiguadores) y los largueros traseros; se fijan los divisores a la base y se montan los laterales curvos con sus paneles; se une todo a la base, se encajan las traseras y la tapa; se cierran las excéntricas y se tapan; se ancla a la pared; se colocan estantes, bisagras y puertas, y se regulan al final. Llega en 2 paquetes. Pesa 65 kg.

Ficha del producto: Aparador Sidney 160 puertas (SKU SC-00MB431107).

Qué viene en la caja

Piezas

Ref.	Pieza	Cantidad
1	Tapa	1
2	Base	1
3	Lateral curvo derecho	1
4	Lateral curvo izquierdo	1
5	Divisor interior	1
6	Divisor interior	1
7	Costado interior derecho	1
8	Costado interior izquierdo	1
9	Estante	2
10	Estante central	1
11	Larguero trasero estrecho	1
12	Larguero trasero ancho	1
13	Taco de unión de largueros	2
14	Trasera lateral	2
15	Trasera central	1
16	Puerta	1
17A	Puerta	1
17B	Puerta	1

Tornillería y herrajes

Ref.	Pieza	Cantidad	Medida
A1	Perno de excéntrica	32	M6×40 mm
A2	Perno de excéntrica con taco de plástico	4	Ø8×40 mm
B	Espiga de madera	36	Ø8×30 mm
C	Excéntrica	32	Ø15×12 mm
D	Tapón cubre-excéntricas	32	Ø21 mm
E	Escuadra pequeña de plástico con tornillo	12	—
F2	Kit de anclaje a pared (escuadra, tornillo M4×16, taco y tornillo)	2	—
H	Llave Allen	1	—
Q	Tornillo de rosca gruesa con cabeza Allen	8	—
L	Soporte de estante	12	—
I2	Bisagra (con 6 tornillos V2)	2	—
I3	Bisagra (con 6 tornillos V2)	4	—
K	Amortiguador de cierre con 2 tornillos	3	—
V2	Tornillo pequeño de bisagra y amortiguador		—

Herramientas

Incluidas en la caja: Llave Allen. Necesitarás además: Destornillador de estrella, Destornillador plano.

Montaje paso a paso

1. Enroscar los pernos y clavar las espigas en todos los paneles. Enrosca a mano los 32 pernos A1 en los agujeros marcados de la tapa 1, la base 2 (por las dos caras), los largueros 11 y 12 y los costados 7 y 8 (por las dos caras). En el canto delantero de la tapa 1 van los 4 pernos A2 con su taco de plástico. Encaja las 36 espigas B en los agujeros pequeños hasta el fondo.
2. Atornillar las escuadras de anclaje a la tapa. Con la tapa 1 boca abajo, fija las dos escuadras F2-1 en la parte trasera con su tornillo. Aprieta solo al 80 %: el ajuste final se hace al anclar el mueble a la pared.
3. Fijar los amortiguadores de cierre bajo la tapa. Atornilla los tres amortiguadores K en la cara inferior de la tapa 1, cerca del canto delantero, con los dos tornillos que trae cada uno.
4. Unir los tacos a los largueros traseros. Encaja los dos tacos 13 entre el larguero ancho 12 y el estrecho 11 sobre sus pernos. Mete las 4 excéntricas C y gíralas con el destornillador hasta que queden fijas.
5. Atornillar los divisores a la base. Coloca los divisores 5 y 6 de pie sobre la base 2, alineados con sus agujeros, y fíjalos desde la otra cara de la base con 4 tornillos Q usando la llave Allen H.
6. Fijar el conjunto de largueros a la base. Presenta el conjunto de largueros 11-12-13 sobre los pernos del canto trasero de la base 2, detrás de los divisores 5 y 6. Cierra las 6 excéntricas C girándolas.
7. Encajar los laterales curvos con sus costados. Encaja el costado 8 en el lateral curvo 4 y el costado 7 en el lateral curvo 3, sobre sus pernos y espigas. Cierra las 4 excéntricas C.
8. Atornillar los laterales por debajo. Tumba los dos conjuntos (4 con 8 y 3 con 7) y remata la unión con 4 tornillos Q desde la parte inferior, apretando con la llave Allen H.
9. Unir los laterales a la base. Con la base 2 y los divisores en el suelo, encaja el conjunto 4-8 por un extremo y el conjunto 3-7 por el otro, sobre los pernos de la base y del larguero. Cierra las 10 excéntricas C.
10. Colocar las traseras y la tapa. Desliza las traseras 14, 15 y 14 en las ranuras entre laterales y divisores. Presenta la tapa 1 encima, encajando sus pernos en los laterales y divisores, y cierra las 8 excéntricas C.
11. Tapar las excéntricas. Coloca a presión los 32 tapones D sobre todas las excéntricas visibles.
12. Fijar las traseras con las escuadras. Pon el mueble de pie. Atornilla las 12 escuadras E por dentro, uniendo las traseras 14 y 15 a los divisores, los costados y la base.
13. Anclar el aparador a la pared. Arrima el mueble a la pared, marca la posición de las escuadras, taladra y mete los tacos F2-2. Atornilla las escuadras a la pared con los tornillos F2-3; el ojal permite ajustar la posición. Aprieta primero al 90 % y, con el mueble alineado, al 100 %.
14. Colocar los soportes y los estantes. Encaja los 12 soportes L en los agujeros a la altura que quieras y apoya sobre ellos los estantes 9, 10 y 9 en cada hueco.
15. Atornillar las bisagras a las puertas. Fija las 2 bisagras I2 a la puerta 17A con 4 tornillos V2. Fija las 4 bisagras I3 a las puertas 16 y 17B con 8 tornillos V2.
16. Colgar las puertas. Atornilla las bases de las bisagras I3 a los laterales (8 tornillos V2) y las de las bisagras I2 al divisor (4 tornillos V2). Encaja las puertas 16, 17A y 17B en sus bases hasta que hagan clic.
17. Regular las puertas y los amortiguadores. Gira el vástago de cada amortiguador K para ajustar el cierre. Con los tornillos de cada bisagra (12 tornillos V2 en total) regula la puerta en profundidad, de lado a lado y en altura hasta que las tres queden alineadas.
18. Comprobar el mueble terminado. Revisa que las puertas abran y cierren bien y que el aparador esté nivelado y anclado a la pared.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarlo entre dos personas.
• Monta el mueble sobre una superficie blanda (alfombra o cartón) para no rayar los paneles.
• No golpees las piezas con martillo para encajarlas.
• Aprieta las escuadras de anclaje al 100 % solo cuando el mueble esté en su sitio y alineado.
• Fija el aparador a la pared con las escuadras F2.
• Si tienes dudas, consulta el manual o contacta con la tienda antes de continuar.

Descargar el manual en PDF

Manual de montaje del aparador Sidney 160 puertas (PDF)

Productos que se montan con estas instrucciones

Producto	SKU	Medidas	Peso
Aparador Sidney 160 puertas	SC-00MB431107	160 × 42 × 75 cm	65 kg

Preguntas frecuentes

¿Cuántas personas hacen falta para montar el aparador Sidney 160 puertas?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen. Necesitarás además: Destornillador de estrella, Destornillador plano.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
