Cómo montar la butaca Lynn: instrucciones paso a paso
Índice del artículo

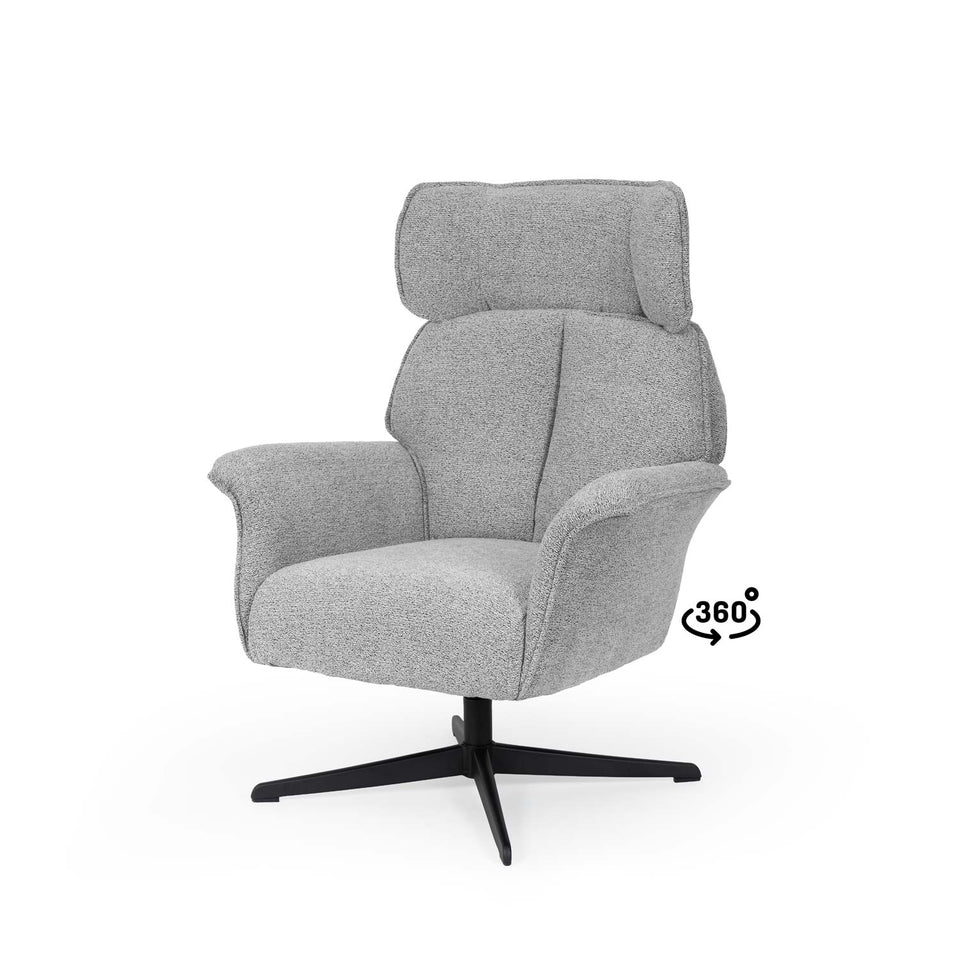

Estas son las instrucciones de montaje de la butaca Lynn de Kifoni, explicadas paso a paso a partir del manual del fabricante. Butaca relax giratoria con asiento, respaldo con reposacabezas, mecanismo giratorio bajo el asiento, pistón y base de cuatro brazos. Se abre la cremallera del respaldo, se atornilla el reposacabezas, se cierra la cremallera, se encaja y atornilla el respaldo al asiento, se fija el mecanismo bajo el asiento y por último se monta sobre el pistón y la base. Llega en un solo paquete. Pesa 19 kg.
Ficha del producto: Butaca Lynn (SKU SC-00SF306022).
Qué viene en la caja
Piezas
| Ref. | Pieza | Cantidad |
|---|---|---|
| 1 | Base de cuatro brazos | 1 |
| 2 | Pistón central | 1 |
| 3 | Asiento tapizado | 1 |
| 4 | Mecanismo giratorio (placa) | 1 |
| 5 | Respaldo tapizado | 1 |
| 6 | Reposacabezas | 1 |
Tornillería y herrajes
| Ref. | Pieza | Cantidad | Medida |
|---|---|---|---|
| A | Tornillo Allen | 2 | M6×35 mm |
| B | Tornillo Allen | 4 | M6×12 mm |
| C | Tornillo Allen | 4 | M6×20 mm |
| D | Arandela plana | 8 | M6×18×1 mm |
| E | Arandela plana | 2 | M6×15×1 mm |
| F | Llave Allen | 1 | M5 |
Herramientas
Incluidas en la caja: Llave Allen M5 (F).
Montaje paso a paso
- Abrir la cremallera del respaldo. Abre la cremallera de la parte trasera del respaldo 5 y aparta la funda para dejar a la vista los agujeros de la parte superior.
- Atornillar el reposacabezas. Encaja los anclajes del reposacabezas 6 en la parte alta del respaldo 5 y fíjalo desde dentro con los 4 tornillos B y sus arandelas D, apretando con la llave Allen F.
- Cerrar la cremallera. Vuelve a colocar la funda y cierra la cremallera del respaldo 5.
- Encajar y atornillar el respaldo al asiento. Introduce las dos pletinas del respaldo 5 en las ranuras traseras del asiento 3 (flechas hacia abajo) y fíjalas desde abajo con los 2 tornillos A y sus arandelas E, apretando con la llave Allen F.
- Fijar el mecanismo bajo el asiento. Pon el asiento 3 boca abajo, centra el mecanismo 4 sobre los cuatro agujeros y atorníllalo con los 4 tornillos C y sus arandelas D usando la llave Allen F.
- Montar sobre el pistón y la base. Encaja el pistón 2 en el centro de la base 1 y coloca el asiento montado sobre el pistón presionando hacia abajo. Montaje terminado.
Consejos antes de empezar
- Coloca el asiento boca abajo sobre una superficie blanda para no marcar el tapizado.
- Aprieta las patas en cruz y vuelve a repasarlas a los tres meses de uso: es normal que cedan un poco.
- Pon fieltros en las conteras antes del primer uso si el suelo es tarima o parqué.
Descargar el manual en PDF
Manual de montaje de la butaca Lynn (PDF)
Productos que se montan con estas instrucciones
| Producto | SKU | Medidas | Peso |
|---|---|---|---|
| Butaca Lynn | SC-00SF306022, SC-00SF306025, SC-00SF306030 | 83 × 69 × 105 cm | 19 kg |
Preguntas frecuentes
¿Cuántas personas hacen falta para montar la butaca Lynn?
El manual no lo indica; para muebles de más de 25 kg conviene hacerlo entre dos.
¿Qué herramientas necesito?
Incluidas en la caja: Llave Allen M5 (F).
¿Dónde están las instrucciones originales?
El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
