Cómo montar la cómoda Berna: instrucciones paso a paso

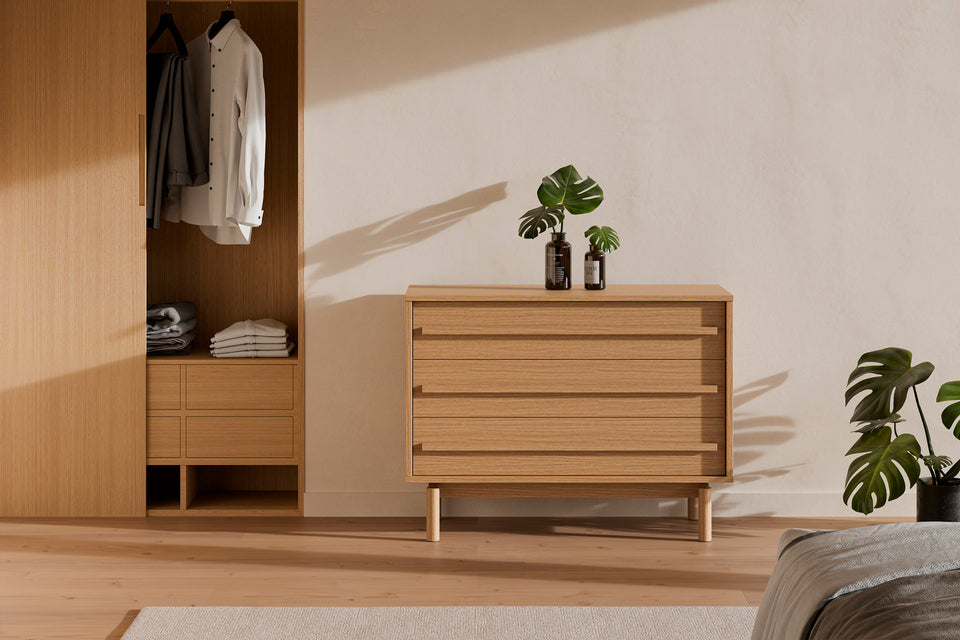

Estas son las instrucciones de montaje de la cómoda Berna de Kifoni, explicadas paso a paso a partir del manual del fabricante. Cómoda de tres cajones sobre patas cilíndricas (1000 × 400 mm, 570 mm de cuerpo más 180 mm de patas), con guías metálicas, tiradores de listón y escuadras de anclaje a pared. Se atornillan las guías a los laterales, se preparan los paneles con pernos y tacos, se arma el bastidor de patas por separado, se monta el cuerpo con excéntricas y tornillos, se atornilla el bastidor de patas por debajo, se fija la trasera, se ancla a la pared, se montan los tres cajones y por último se introducen en el mueble. Llega en un solo paquete. Pesa 38 kg.

Ficha del producto: Cómoda Berna (SKU SC-00MB516107).

Qué viene en la caja

Piezas

Tornillería y herrajes

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano.

Montaje paso a paso

1. Separar las guías y atornillarlas a los laterales. Separa cada juego de guías N tirando de la pestaña: el perfil N-1 va al mueble y el N-2 al cajón. Atornilla los 6 perfiles N-1 a los laterales 3 y 4, tres en cada uno, con 12 tornillos V1. Fíjate en el dibujo de posición de agujeros: el extremo marcado Front va hacia delante y el marcado Back hacia atrás.
2. Preparar los paneles con tacos, pernos y escuadras de pared. Clava los 16 tacos de madera B en los agujeros de canto de la tapa 1, la base 2 y los travesaños 13. Enrosca los 18 pernos de doble rosca A en los agujeros marcados de esas mismas piezas y de los bastidores J. Atornilla las dos escuadras F2-1 en el borde trasero de la tapa 1 y déjalas apretadas solo al 80 %.
3. Armar el rectángulo del bastidor de patas. Encaja las 4 excéntricas C en los travesaños cortos 14 y únelos con los dos travesaños largos 13 hasta formar un rectángulo. Gira cada excéntrica en el sentido de la flecha para bloquearla.
4. Montar los bastidores de patas en el rectángulo. Acerca los dos bastidores J-1 a los extremos del rectángulo, mete sus pernos en los agujeros de los travesaños y bloquéalos con 8 excéntricas C.
5. Montar el cuerpo de la cómoda. Con la base 2 apoyada, levanta los laterales 3 y 4, desliza los paneles traseros 6 por sus ranuras con el montante 5 entre ellos y cierra por arriba con la tapa 1. Bloquea las uniones con 6 excéntricas C girándolas en el sentido de la flecha.
6. Reforzar el cuerpo con los tornillos de unión. Tumba el mueble y atornilla los 6 tornillos Q desde fuera, a través de los laterales 3 y 4, con la llave Allen H.
7. Atornillar el bastidor de patas a la base. Con la cómoda boca abajo, presenta el conjunto de patas sobre la base 2 y fíjalo con los 6 tornillos G2, poniendo en cada uno una arandela de presión Z1 y una arandela plana Z2. Aprieta con la llave Allen H.
8. Tapar las cabezas de los tornillos. Pega los 18 tapones D sobre las cabezas de las excéntricas y los tornillos que quedan a la vista en los laterales y la base.
9. Fijar la trasera con las escuadras. Pon la cómoda de pie. Por detrás, sujeta los paneles traseros 6 y el montante 5 a los laterales, la tapa y la base con las 16 escuadras E, atornillándolas con un destornillador de estrella.
10. Anclar la cómoda a la pared. Arrima el mueble a la pared y gira las escuadras F2-1, que están al 90 %, hasta encararlas. Marca y taladra, mete los tacos F2-2, atornilla con los tornillos F2-3 y termina de apretar las escuadras al 100 %.
11. Preparar las piezas de cada cajón. Para cada cajón, enrosca 10 pernos O en los cantos del frente 7, la trasera 8, los laterales 9 y 10.
12. Armar la caja del cajón. Monta el cajón uniendo los laterales 9 y 10 con la trasera 8 y el frente 7, coloca el divisorio 11 en el centro y desliza el fondo 12 por las ranuras. Bloquea las uniones con 10 excéntricas P girándolas en el sentido de la flecha.
13. Poner el tirador y las guías del cajón. Atornilla el tirador de listón 15 al frente 7 con 3 tornillos V3. Fija los dos perfiles N-2 a los laterales del cajón con 4 tornillos V1, respetando la posición Front/Back del esquema, y pega 10 tapones D sobre las cabezas visibles. Repite los pasos 11 a 13 para los tres cajones.
14. Meter los cajones y ajustar. Introduce cada cajón alineando los perfiles N-2 con las guías N-1 del mueble y empuja hasta que hagan tope. Con los tornillos a medio apretar (90 %) sube o baja el cajón hasta que quede alineado, y entonces apriétalos al 100 %.
15. Comprobar el montaje. La cómoda está terminada. Repasa que los tres cajones deslicen bien, que los frentes queden a la misma altura y que el mueble esté bien sujeto a la pared.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarla entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Deja las escuadras de anclaje a medio apretar hasta fijarlas a la pared.
• Fija la cómoda a la pared con las escuadras F antes de usarla.

Descargar el manual en PDF

Manual de montaje de la cómoda Berna (PDF)

Productos que se montan con estas instrucciones

Preguntas frecuentes

¿Cuántas personas hacen falta para montar la cómoda Berna?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
