Cómo montar la consola Yuri: instrucciones paso a paso
Índice del artículo

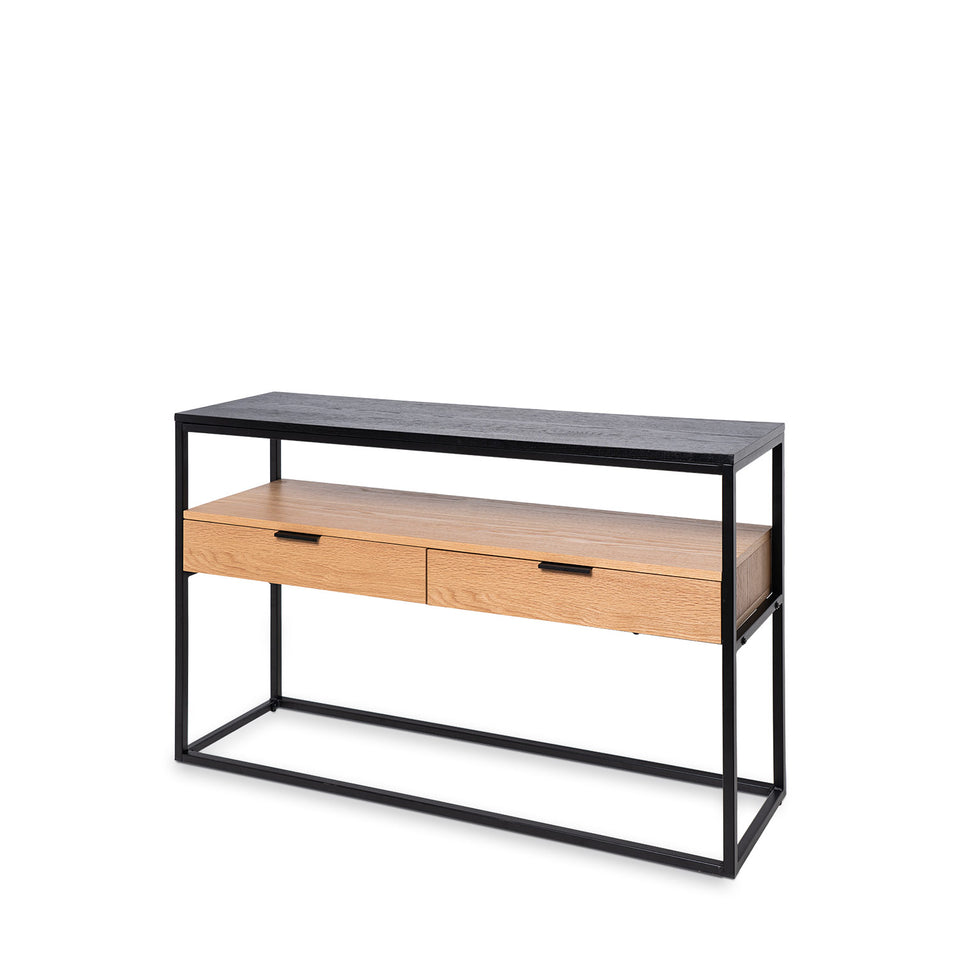

Estas son las instrucciones de montaje de la consola Yuri de Kifoni, explicadas paso a paso a partir del manual del fabricante. Consola de recibidor con estructura metálica de perfil fino, módulo de dos cajones en la parte alta y balda inferior. Se atornillan los travesaños al módulo de cajones con el conjunto boca abajo, se monta alrededor la estructura metálica uniendo los dos marcos laterales con los travesaños, se coloca la balda inferior, se montan las guías y se meten los cajones. Llega en un solo paquete. Pesa 35 kg.
Ficha del producto: Consola Yuri (SKU SC-00MB320314).
Qué viene en la caja
Piezas
| Ref. | Pieza | Cantidad |
|---|---|---|
| A | Módulo de cajones con la tapa superior | 1 |
| B | Balda inferior | 1 |
| C | Marco lateral metálico | 2 |
| D | Travesaño metálico liso | 2 |
| E | Travesaño metálico con pivotes | 2 |
| F | Travesaño metálico | 2 |
Tornillería y herrajes
| Ref. | Pieza | Cantidad | Medida |
|---|---|---|---|
| G | Tornillo de cabeza redonda con hueco Allen | 10 | — |
| H | Arandela plana | 10 | — |
| I | Llave Allen | 1 | — |
| J | Tornillo de cabeza abombada | 4 | — |
| K | Tornillo de cabeza avellanada con hueco Allen | 16 | — |
| L | Perfil en L (tope de cajón) | 2 | — |
| M | Tornillo de rosca para madera con cabeza avellanada | 4 | — |
Herramientas
Incluidas en la caja: Llave Allen (I). Necesitarás además: Destornillador de estrella.
Montaje paso a paso
- Atornillar los travesaños al módulo de cajones. Pon el módulo A boca abajo sobre una superficie blanda y coloca un travesaño D a lo largo de cada lado. Fíjalos con los tornillos G, poniendo una arandela H en cada uno, y aprieta con la llave Allen I.
- Montar la estructura metálica alrededor del módulo. Une los dos marcos laterales C con los travesaños E abajo y F arriba, dejando el módulo de cajones A en su sitio. Atornilla cada unión con los tornillos K, tal como muestran los detalles de las esquinas, y ayúdate de la llave I.
- Colocar la balda inferior y los tornillos superiores. Apoya la balda B sobre los travesaños inferiores y fíjala con los tornillos K y las arandelas H usando la llave I. Coloca después los 4 tornillos J en la parte alta de los marcos laterales C.
- Montar los topes y meter los cajones. Atornilla los dos perfiles en L con los tornillos M en el punto que indica el detalle y desliza los dos cajones dentro del módulo A hasta el fondo.
- Comprobar la consola terminada. Pon la consola en su sitio, comprueba que no cojea y que los dos cajones abren y cierran sin rozar.
Consejos antes de empezar
- Monta la mesa boca abajo sobre el cartón del embalaje o una manta: protege la tapa y las patas quedan a la vista.
- Enrosca todos los tornillos a mano primero y aprieta en cruz al final, con la mesa ya de pie y nivelada.
- Dale la vuelta entre dos personas sujetando por la estructura, nunca tirando de las patas.
Descargar el manual en PDF
Manual de montaje de la consola Yuri (PDF)
Productos que se montan con estas instrucciones
| Producto | SKU | Medidas | Peso |
|---|---|---|---|
| Consola Yuri | SC-00MB320314 | 120 × 35 × 80 cm | 35 kg |
Preguntas frecuentes
¿Cuántas personas hacen falta para montar la consola Yuri?
El manual no lo indica; para muebles de más de 25 kg conviene hacerlo entre dos.
¿Qué herramientas necesito?
Incluidas en la caja: Llave Allen (I). Necesitarás además: Destornillador de estrella.
¿Dónde están las instrucciones originales?
El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
