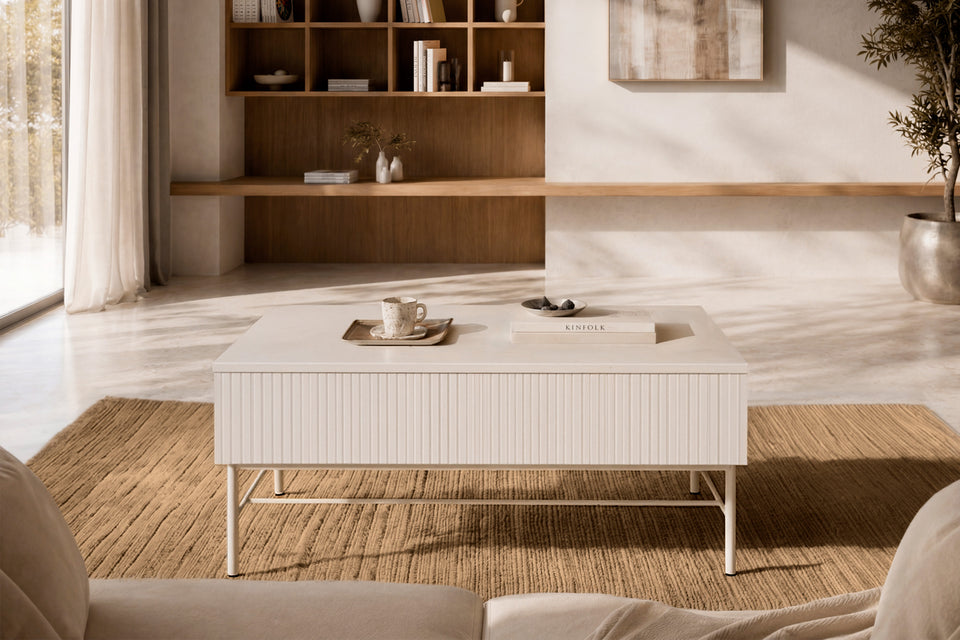

Cómo montar la mesa centro elevable Oslo: instrucciones paso a paso

Estas son las instrucciones de montaje de la mesa centro elevable Oslo de Kifoni, explicadas paso a paso a partir del manual del fabricante. Mesa de centro con tapa elevable: un cuerpo-caja de 990 × 600 mm y 200 mm de alto sobre una estructura metálica de patas de 250 mm, con un herraje elevable que sube y acerca el tablero. Se preparan los paneles con tacos y pernos, se monta la caja con excéntricas y tornillos de unión, se tapan las cabezas, se arma la estructura metálica y se atornilla bajo la caja, se monta el herraje elevable sobre su travesaño y se fija dentro del cuerpo, y por último se atornilla el tablero elevable a los brazos del herraje. Llega en un solo paquete. Pesa 30 kg.

Ficha del producto: Mesa centro elevable Oslo (SKU SC-00MC473655).

Qué viene en la caja

Piezas

Tornillería y herrajes

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano.

Montaje paso a paso

1. Clavar los tacos de madera. Coloca los paneles 1, 3, 4, 5 y 7 con la cara interior hacia arriba (el listón 1 va del revés) y mete los 15 tacos B en los agujeros de los cantos, empujándolos hasta el fondo.
2. Enroscar los pernos de doble rosca. Enrosca los 6 pernos A en los agujeros marcados del listón 1, los laterales 4 y 5 y el panel trasero 7, hasta que la parte lisa quede fuera.
3. Unir el fondo, el frente y los laterales. Encaja las 2 excéntricas C en sus agujeros con la flecha hacia el canto y une el fondo 3, el frente 6 y los laterales 4 y 5 siguiendo las flechas. Mete los pernos en las excéntricas y gíralas para bloquearlas.
4. Cerrar la caja con la trasera y el listón. Encaja 4 excéntricas C más y monta el panel trasero 7 y el listón 1 en el lado que queda abierto, siguiendo las flechas. Gira las excéntricas para bloquear el conjunto y comprueba que la caja queda cuadrada.
5. Apretar los tornillos de unión. Atornilla los 6 tornillos de unión Q desde el exterior de los laterales con la llave Allen H, para dejar la caja firme.
6. Tapar las cabezas de las excéntricas. Coloca a presión los 6 tapones D sobre las excéntricas que quedan a la vista.
7. Montar la estructura metálica de patas. Une los dos laterales J-1 con el travesaño largo J-2 y los dos travesaños J-3 siguiendo las flechas, y fíjalos con 4 tornillos G1 apretados con la llave Allen H.
8. Atornillar la estructura bajo el cuerpo. Con el cuerpo apoyado de lado, presenta la estructura J contra el fondo 3 y atorníllala con 6 tornillos G1, poniendo en cada uno una arandela de presión Z1 y una arandela plana Z2. Aprieta con la llave Allen H.
9. Montar el herraje elevable sobre su travesaño. Atornilla las dos placas del herraje S a los extremos del travesaño 8 con 4 tornillos G2 y la llave Allen H, respetando la orientación de los brazos.
10. Fijar el herraje dentro del cuerpo. Mete el conjunto del travesaño 8 con el herraje S dentro del cuerpo, apóyalo contra el panel trasero y atorníllalo con 12 tornillos G2 usando la llave Allen H.
11. Atornillar el tablero elevable. Levanta los brazos del herraje S, apoya encima el tablero 2 haciendo coincidir los agujeros y fíjalo con 8 tornillos G2 apretados con la llave Allen H.
12. Bajar y cerrar el tablero. Empuja el tablero 2 hacia abajo y hacia atrás siguiendo la flecha, hasta que se apoye sobre el cuerpo y quede a ras del listón 1.
13. Comprobar el mueble cerrado. Con la mesa cerrada, el tablero 2 y el listón 1 forman una sola superficie. Revisa que el tablero sube y baja con suavidad y que no roza con el frente 6 ni con los laterales.
14. Mesa terminada. La mesa está lista. Repasa el apriete de todos los tornillos, sobre todo los de la estructura metálica y los del herraje elevable.

Consejos antes de empezar

• Monta la mesa boca abajo sobre el cartón del embalaje o una manta: protege la tapa y las patas quedan a la vista.
• Enrosca todos los tornillos a mano primero y aprieta en cruz al final, con la mesa ya de pie y nivelada.
• Dale la vuelta entre dos personas sujetando por la estructura, nunca tirando de las patas.

Avisos del fabricante

• Se recomienda montarla entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.

Descargar el manual en PDF

Manual de montaje de la mesa centro elevable Oslo (PDF)

Productos que se montan con estas instrucciones

Preguntas frecuentes

¿Cuántas personas hacen falta para montar la mesa centro elevable Oslo?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
