Cómo montar la mesa de centro elevable Up - Down: instrucciones paso a paso
Índice del artículo
Estas son las instrucciones de montaje de la mesa de centro elevable Up - Down de Kifoni, explicadas paso a paso a partir del manual del fabricante. Mesa de centro elevable y extensible (100 × 57 cm, hasta 114 cm extendida) con estructura de tijera con dos ruedas, tapa giratoria sobre plato y hoja plegable. Se atornillan el plato giratorio y el bloque a la tapa boca abajo, se fija la estructura de tijera a la tapa, se montan las ruedas y se remata el plato con arandela y tuerca; después se explica cómo elevar, girar y extender la tapa. Pesa 22 kg.
Fichas de los productos: Mesa de centro elevable y extensible Up-Down nogal, Mesa de centro elevable y extensible Up-Down roble cambrian, Mesa de centro elevable y extensible Up-Down blanco.
Qué viene en la caja
Piezas
| Ref. | Pieza | Cantidad |
|---|---|---|
| A | Estructura elevable de tijera | 1 |
| B | Tapa extensible | 1 |
| C | Plato giratorio | 1 |
| D | Pieza de plástico de apoyo con agujero | 2 |
| E | Bloque de apoyo | 1 |
| L | Rueda | 2 |
Tornillería y herrajes
| Ref. | Pieza | Cantidad | Medida |
|---|---|---|---|
| F | Tornillo de cabeza plana | 5 | 6 × 15 mm |
| G | Tornillo | 2 | 8 × 30 mm |
| H | Arandela | 1 | 8 × 16 mm |
| I | Tuerca | 1 | M8 |
| J | Tornillo de madera | 2 | 4 × 20 mm |
| K | Tornillo largo | 2 | 8 × 45 mm |
| M | Llaves Allen M4 y M5 | 1 | — |
Herramientas
Incluidas en la caja: Llave Allen M4 (M), Llave Allen M5 (M).
Montaje paso a paso
- Atornillar el plato y el bloque a la tapa. Pon la tapa B boca abajo. Fija el plato giratorio C en el centro con los 5 tornillos F y el bloque E en su posición con los 2 tornillos J.
- Fijar la estructura a la tapa. Apoya la estructura A sobre la tapa invertida y atorníllala. En el detalle, cada pieza D se fija al extremo de la estructura con un tornillo G.
- Montar las ruedas. Coloca las 2 ruedas L en los extremos de las patas y fíjalas con los tornillos K (8 × 45 mm).
- Rematar el plato giratorio. Pasa el eje del plato C por la estructura y fíjalo por debajo con la arandela H y la tuerca I (M8).
- Elevar, girar y extender la mesa. Para subir la tapa, acciona la palanca bajo el borde (detalle) y levanta hasta la altura deseada. Gira la tapa 90° sobre el plato y despliega la hoja plegada para extenderla.
Consejos antes de empezar
- Monta la mesa boca abajo sobre el cartón del embalaje o una manta: protege la tapa y las patas quedan a la vista.
- Enrosca todos los tornillos a mano primero y aprieta en cruz al final, con la mesa ya de pie y nivelada.
- Dale la vuelta entre dos personas sujetando por la estructura, nunca tirando de las patas.
Descargar el manual en PDF
Manual de montaje de la mesa de centro elevable Up - Down (PDF)
Productos que se montan con estas instrucciones
| Producto | SKU | Medidas | Peso |
|---|---|---|---|
| Mesa de centro elevable y extensible Up-Down nogal | 3003500020015 | 100 × 50 × 49 cm | 22 kg |

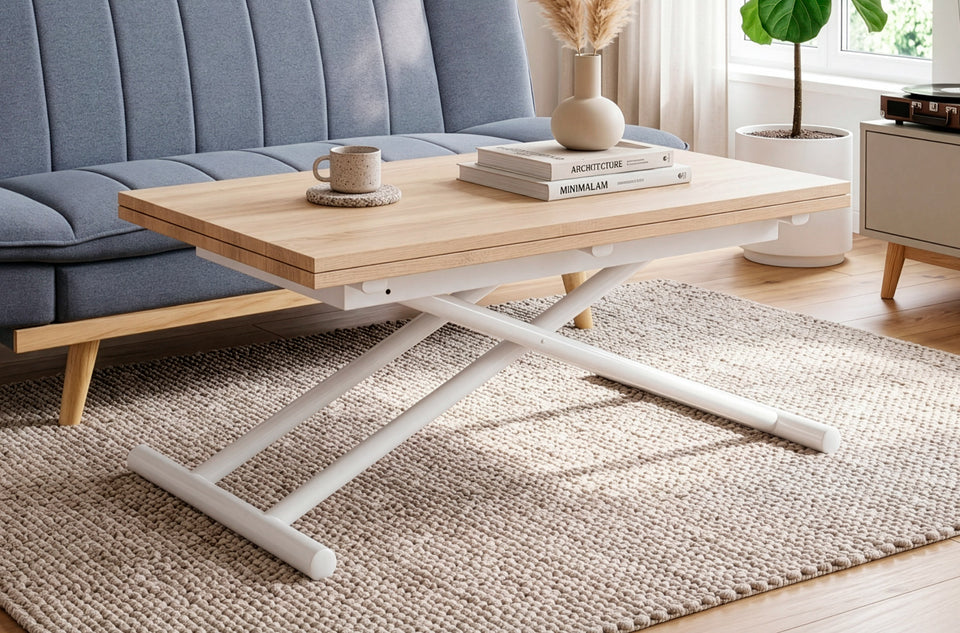

| Mesa de centro elevable y extensible Up-Down roble cambrian | 3003500020005 | 100 × 50 × 49 cm | 22 kg |

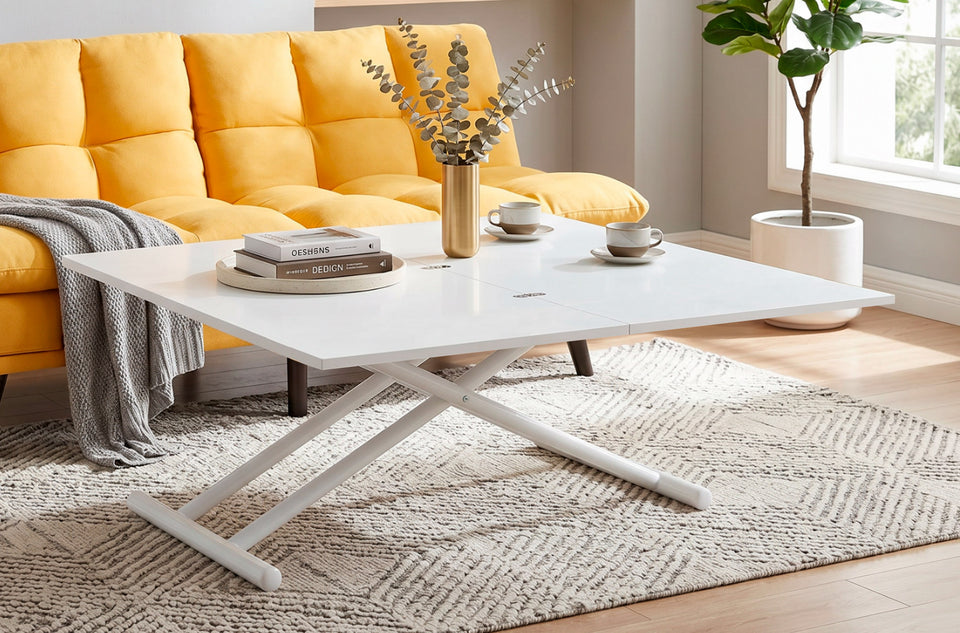

| Mesa de centro elevable y extensible Up-Down blanco | 3003500020003 | 100 × 50 × 49 cm | 22 kg |
Preguntas frecuentes
¿Cuántas personas hacen falta para montar la mesa de centro elevable Up - Down?
El manual no lo indica; para muebles de más de 25 kg conviene hacerlo entre dos.
¿Qué herramientas necesito?
Incluidas en la caja: Llave Allen M4 (M), Llave Allen M5 (M).
¿Dónde están las instrucciones originales?
El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
