Cómo montar el mueble de TV Oslo: instrucciones paso a paso

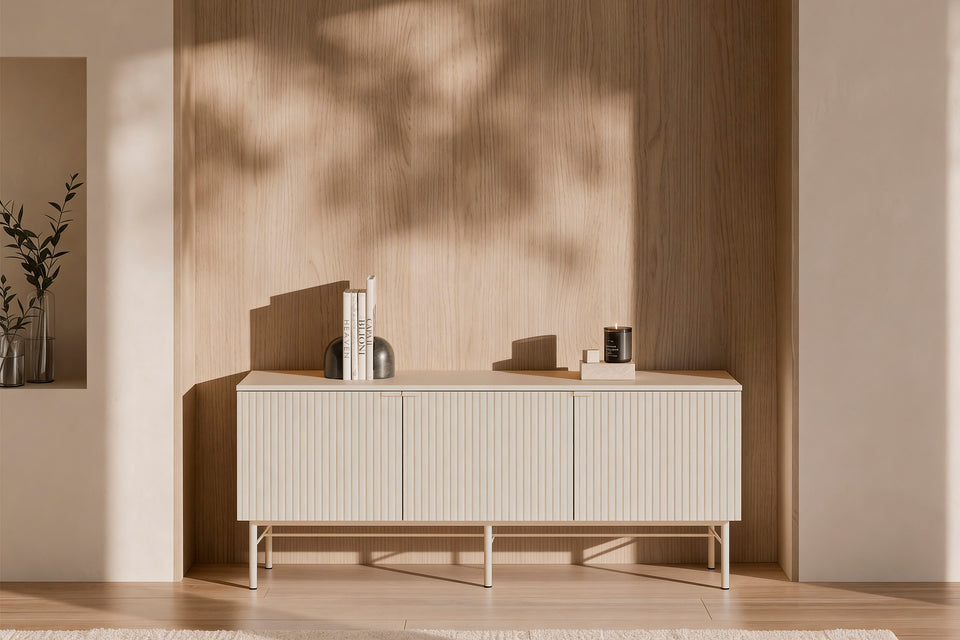

Estas son las instrucciones de montaje del mueble de TV Oslo de Kifoni, explicadas paso a paso a partir del manual del fabricante. Mueble de TV de 1480 × 400 mm con tres puertas de frente acanalado, tres estantes interiores repartidos en tres huecos, estructura metálica de patas de 200 mm y anclaje a pared. Se preparan los paneles con tacos y pernos, se monta el cuerpo tumbado con excéntricas y tornillos de unión, se tapan las cabezas, se arma la estructura metálica y se atornilla bajo el cuerpo, se pone el mueble de pie y se colocan los estantes. Después se montan las bisagras y los tiradores en las puertas, se cuelgan, se ajustan, se fija la trasera y se ancla a la pared. Llega en un solo paquete. Pesa 40 kg.

Ficha del producto: Mueble de TV Oslo (SKU SC-00MB472155).

Qué viene en la caja

Piezas

Tornillería y herrajes

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

Montaje paso a paso

1. Clavar los tacos de madera. Coloca la tapa 1 del revés y la base 2 con la cara interior hacia arriba y mete los 16 tacos B en los agujeros de los cantos, empujándolos hasta el fondo.
2. Enroscar los pernos y las escuadras de anclaje. En la cara del revés de la tapa 1, enrosca los 8 pernos A en los agujeros marcados y atornilla las 2 escuadras de anclaje F-1, apretándolas solo al 80 % para poder girarlas más adelante.
3. Montar el cuerpo tumbado. Encaja las 8 excéntricas C en sus agujeros con la flecha hacia el canto. Une tumbados la tapa 1, la base 2, los laterales 3 y 4 y los divisores 5 y 6, siguiendo las flechas, y gira las excéntricas para bloquearlas. Desliza el panel trasero 9 por sus ranuras.
4. Apretar los tornillos de unión. Atornilla los 8 tornillos de unión Q desde el exterior con la llave Allen H, hasta que el cuerpo quede firme y cuadrado.
5. Tapar las cabezas de las excéntricas. Coloca a presión los 8 tapones D sobre las excéntricas que quedan a la vista.
6. Montar la estructura metálica de patas. Une los dos laterales J-1 con los travesaños J-2 y J-3 y la cruz central J-4, siguiendo las flechas. Fíjalos con 6 tornillos G1 y 2 tornillos G2, apretados con la llave Allen H.
7. Atornillar la estructura bajo el cuerpo. Con el cuerpo todavía tumbado y la base hacia arriba, presenta la estructura J sobre ella y atorníllala con 8 tornillos G1, poniendo en cada uno una arandela de presión Z1 y una arandela plana Z2. Aprieta con la llave Allen H.
8. Poner el mueble de pie y colocar los estantes. Levanta el mueble y apóyalo sobre sus patas. Mete los 12 soportes L en los agujeros de los laterales y los divisores, cuatro por hueco, y apoya encima los dos estantes 7 y el estante 8, empujándolos hasta el fondo.
9. Montar las bisagras y los tiradores en las puertas. Deja las tres puertas boca abajo. Atornilla las 2 bisagras I2 a la puerta 10B con 4 tornillos V2 y las 4 bisagras I1 a las puertas 10A y 11 con 8 tornillos V2, dos por bisagra. Atornilla después los 3 tiradores U por el canto de cada puerta con los 6 tornillos U-1.
10. Colgar las puertas. Atornilla las pletinas de las bisagras al interior del mueble, 4 tornillos V2 en un lado y 8 en el otro, y engancha cada puerta en su pletina hasta que haga clic.
11. Ajustar las puertas. Con las tres puertas colgadas, regula las 12 bisagras aflojando y apretando sus tornillos V2: el tornillo de delante mueve la puerta hacia dentro y hacia fuera, el del medio a derecha e izquierda y el de la pletina arriba y abajo. Deja las juntas entre puertas iguales.
12. Fijar el panel trasero. Por detrás del mueble, sujeta el panel trasero 9 a la tapa, a la base, a los laterales y a los divisores con las 12 escuadras E, atornillando cada una con el destornillador de estrella.
13. Anclar el mueble a la pared. Arrima el mueble a la pared, gira las escuadras F-1 de la tapa hacia atrás dejándolas al 90 % y marca los agujeros. Taladra, mete los 2 tacos F2-2, atornilla con los 2 tornillos F2-3 y termina de apretar las escuadras al 100 %.
14. Comprobar el montaje. El mueble está terminado. Revisa que las tres puertas abren y cierran sin rozar, que los estantes apoyan bien en sus soportes y que las escuadras de pared quedan apretadas.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarlo entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Aprieta las escuadras de anclaje solo al 80 % al principio; se aprietan del todo al fijar el mueble a la pared.
• Fija el mueble a la pared con las escuadras F antes de usarlo.

Descargar el manual en PDF

Manual de montaje del mueble de TV Oslo (PDF)

Productos que se montan con estas instrucciones

Preguntas frecuentes

¿Cuántas personas hacen falta para montar el mueble de TV Oslo?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
