Cómo montar el mueble TV Sidney: instrucciones paso a paso

Índice del artículo

1. Qué viene en la caja
2. Herramientas
3. Montaje paso a paso
4. Consejos antes de empezar
5. Descargar el manual en PDF
6. Productos que se montan con estas instrucciones
7. Preguntas frecuentes
8. Guías relacionadas

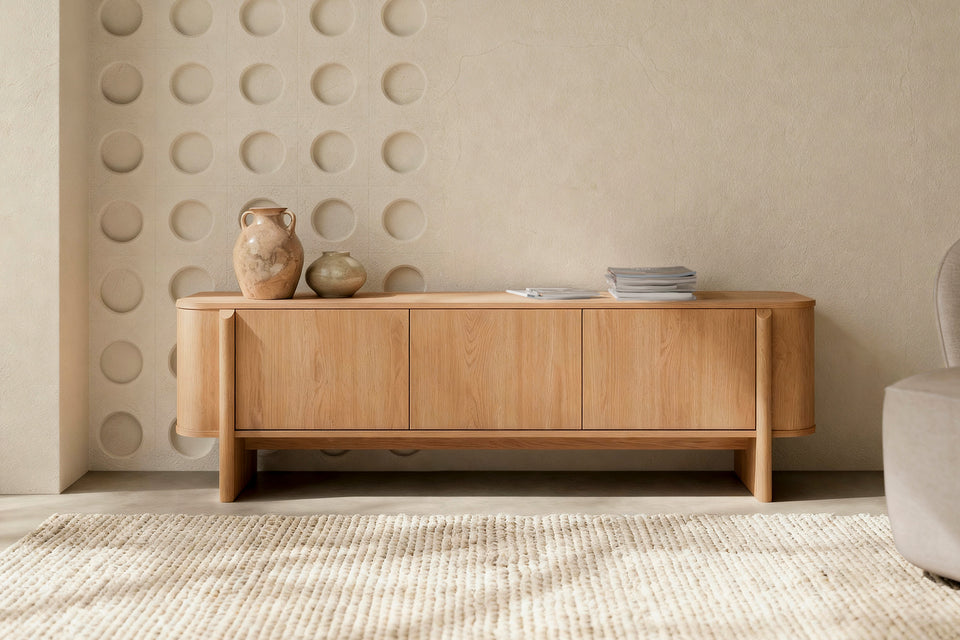

Estas son las instrucciones de montaje del mueble TV Sidney de Kifoni, explicadas paso a paso a partir del manual del fabricante. Mueble de TV de tres puertas sin tirador, con apertura por presión (1600 × 420 × 500 mm): cuerpo central con dos huecos y estantes, dos módulos laterales de canto curvo, tapa superior de una pieza, trasera atornillada y anclaje a pared. Se preparan todos los paneles con tacos y pernos, se atornillan a la tapa las escuadras de pared y los pestillos de presión, se monta el bastidor de travesaños, se arman por separado el cuerpo central y los dos módulos laterales, se unen entre sí y se cierra con la tapa y la trasera. Después se tapan las excéntricas, se fija la trasera, se ancla el mueble a la pared, se ponen los estantes y por último se montan, cuelgan y regulan las tres puertas. Llega en 2 paquetes. Pesa 50 kg.

Ficha del producto: Mueble TV Sidney (SKU SC-00MB432107).

Qué viene en la caja

Piezas

Ref.	Pieza	Cantidad
1	Tapa superior (1600 × 400 × 16 mm)	1
2	Base del cuerpo central (1286 × 400 × 16 mm)	1
3	Módulo lateral de canto curvo (304 × 396 × 120 mm)	1
4	Módulo lateral de canto curvo (304 × 396 × 120 mm)	1
5	Montante interior (288 × 357 × 16 mm)	1
6	Montante interior (288 × 357 × 16 mm)	1
7	Lateral grueso (479 × 420 × 36 mm)	1
8	Lateral grueso (479 × 420 × 36 mm)	1
9	Estante (418 × 350 × 16 mm)	2
10	Estante (409 × 350 × 16 mm)	1
11	Travesaño (1286 × 60 × 18 mm)	1
12	Travesaño (1286 × 100 × 18 mm)	1
13	Taco de unión de los travesaños (152 × 60 × 16 mm)	2
14	Panel trasero (1296 × 298 × 5 mm)	1
15	Puerta (282 × 425 × 16 mm)	1
16	Puerta 16A y 16B (282 × 425 × 16 mm)	2

Tornillería y herrajes

Ref.	Pieza	Cantidad	Medida
A1	Perno de doble rosca	32	M6 × 40 mm
A2	Perno de doble rosca de cuerpo ancho	4	Ø8 × 40 mm
B	Taco de madera	36	Ø8 × 30 mm
C	Excéntrica	32	Ø15 × 12 mm
D	Tapón cubre-excéntrica	32	Ø21 mm
E	Escuadra de plástico con tornillo (para la trasera)	10	—
F2	Kit de anclaje a pared: escuadra (F2-1), taco (F2-2) y tornillo (F2-3)	2	tornillo M4 × 16 mm
H	Llave Allen	1	—
I2	Bisagra de cazoleta (giro a un lado)	2	—
I3	Bisagra de cazoleta (giro al otro lado)	4	—
K	Pestillo de apertura por presión con sus tornillos	3	—
L	Soporte de estante	12	—
Q	Tornillo de unión (confirmat) con hueco Allen	8	—
V2	Tornillo de estrella para las bisagras		—

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador plano, Destornillador de estrella, Taladro para el anclaje a pared.

Montaje paso a paso

1. Meter los tacos y enroscar los pernos. Coloca los paneles 1, 2, 7, 8, 11 y 12 con la cara que indica el dibujo hacia arriba (varios llevan la marca 'reverse side'). Empuja los 36 tacos B hasta el fondo de sus agujeros, enrosca los 32 pernos A1 en los agujeros marcados y los 4 pernos A2 en los de la tapa 1.
2. Atornillar las escuadras de anclaje en la tapa. En la cara interior de la tapa 1, cerca del canto trasero, atornilla las 2 escuadras F2-1. Aprieta solo al 80 % para poder girarlas más adelante.
3. Montar los pestillos de apertura por presión. Atornilla los 3 pestillos K en la cara interior de la tapa 1, uno por cada puerta, con sus dos tornillos cada uno. Son los que abrirán las puertas al empujarlas.
4. Armar el bastidor de travesaños. Une los travesaños 11 y 12 con los 2 tacos 13 en los extremos, siguiendo las flechas, y bloquéalos con 4 excéntricas C.
5. Fijar los montantes a la base. Coloca los montantes 5 y 6 sobre la base 2, en los agujeros marcados, y atorníllalos desde la cara opuesta con 4 tornillos de unión Q usando la llave Allen H.
6. Unir el bastidor de travesaños a la base. Presenta el conjunto de travesaños 11, 12 y 13 contra el canto de la base 2, siguiendo la flecha, y bloquéalo con 6 excéntricas C.
7. Montar los dos módulos laterales. Une el lateral grueso 8 al módulo curvo 4 y el lateral grueso 7 al módulo curvo 3, empujándolos en el sentido de las flechas, y bloquea cada pareja con excéntricas C (4 en total).
8. Apretar los tornillos de unión de los laterales. Con cada conjunto lateral apoyado como muestra el dibujo, atornilla 4 tornillos de unión Q, dos en el conjunto 8 + 4 y dos en el 7 + 3, apretándolos con la llave Allen H.
9. Unir los laterales al cuerpo central. Acerca los dos conjuntos laterales a los extremos del cuerpo central (base 2 con los montantes 5 y 6 y los travesaños), siguiendo las flechas, y bloquéalos con 10 excéntricas C.
10. Poner la tapa y deslizar la trasera. Presenta la tapa 1 sobre el cuerpo ya armado y bloquéala con 8 excéntricas C. Desliza el panel trasero 14 por su ranura, empujándolo en el sentido de la flecha.
11. Tapar las cabezas de las excéntricas. Coloca a presión los 32 tapones D sobre todas las excéntricas que quedan a la vista.
12. Fijar la trasera. Por detrás del mueble, sujeta el panel trasero 14 con las 10 escuadras E, atornillando cada una con el destornillador de estrella.
13. Anclar el mueble a la pared. Arrima el mueble a la pared y gira las escuadras F2-1 hacia atrás, todavía al 90 %. Marca y taladra, mete los 2 tacos F2-2, atornilla con los 2 tornillos F2-3 y termina de apretar al 100 %.
14. Poner los soportes y los estantes. Mete a presión los 12 soportes L en los agujeros de los laterales y los montantes, a la altura que quieras, y apoya encima los estantes 9, 9 y 10 empujándolos hasta el fondo.
15. Atornillar las bisagras a las puertas. Encaja las 2 bisagras I2 en las cazoletas de la puerta 16A y fíjalas con sus tornillos V2. Haz lo mismo con las 4 bisagras I3, dos en la puerta 15 y dos en la 16B.
16. Colgar las tres puertas. Atornilla el suplemento de cada bisagra al lateral o al montante que le corresponde con los tornillos V2 y engancha encima el brazo de la bisagra. Monta así las puertas 15, 16A y 16B.
17. Regular las puertas y los pestillos. Ajusta cada puerta con los tornillos de la bisagra: el trasero la mueve a los lados, el central la acerca o la aleja del cuerpo y el del suplemento la sube o la baja. Gira además el vástago de cada pestillo K para que la puerta cierre a ras y salte al empujarla. Cuando todo esté alineado, aprieta los tornillos V2.
18. Comprobar el montaje. El mueble está terminado. Revisa que las tres puertas abran al presionarlas y cierren alineadas, que los estantes apoyen bien y que el mueble quede firme contra la pared.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarlo entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Aprieta las escuadras de anclaje solo al 80 % al principio; se aprietan del todo al fijar el mueble a la pared.
• Fija el mueble a la pared con las escuadras F2 antes de usarlo.

Descargar el manual en PDF

Manual de montaje del mueble TV Sidney (PDF)

Productos que se montan con estas instrucciones

Producto	SKU	Medidas	Peso
Mueble TV Sidney	SC-00MB432107, SC-00MB432307	160 × 42 × 50 cm	50 kg

Preguntas frecuentes

¿Cuántas personas hacen falta para montar el mueble TV Sidney?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador plano, Destornillador de estrella, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
