Cómo montar la silla de oficina giratoria Winner: instrucciones paso a paso
Índice del artículo

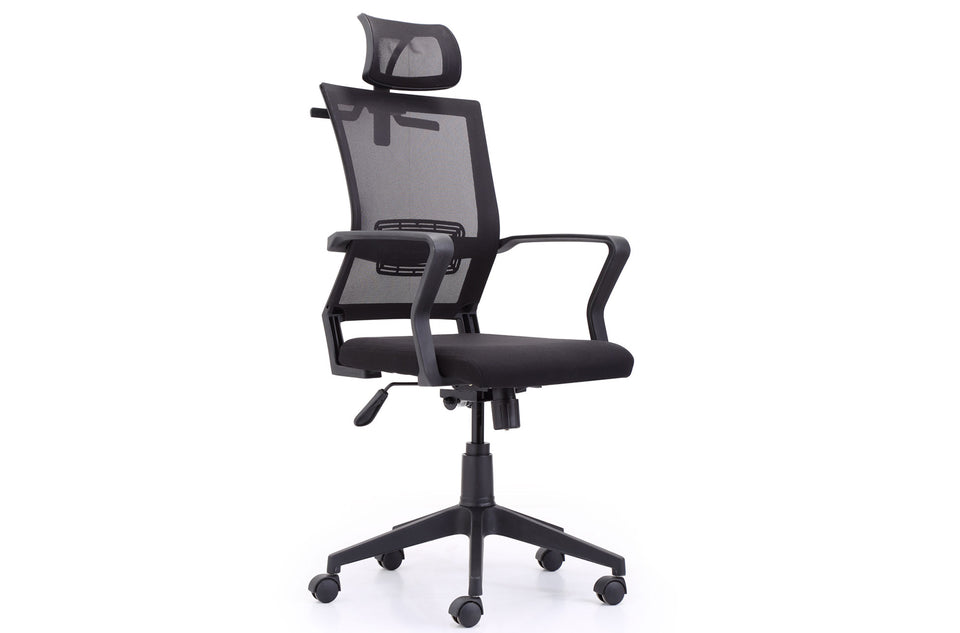

Estas son las instrucciones de montaje de la silla de oficina giratoria Winner de Kifoni, explicadas paso a paso a partir del manual del fabricante. Silla de oficina giratoria con base de cinco ruedas, pistón de gas, asiento acolchado, respaldo de malla con reposabrazos, mecanismo basculante y reposacabezas regulable. Se prepara la base con las ruedas y el pistón, se atornilla el asiento al respaldo, se montan los reposabrazos y el mecanismo por debajo, se encaja el conjunto en el pistón y se terminan el soporte y el reposacabezas. Pesa 11 kg.
Ficha del producto: Silla de oficina giratoria Winner (SKU 0012000024303).
Qué viene en la caja
Piezas
| Ref. | Pieza | Cantidad |
|---|---|---|
| A | Rueda | 5 |
| B | Base de cinco brazos | 1 |
| C | Pistón de gas | 1 |
| D | Funda cubre-pistón | 1 |
| E | Asiento acolchado | 1 |
| F | Respaldo con el bastidor del asiento | 1 |
| G | Soporte del reposacabezas | 1 |
| H | Reposabrazos | 2 |
| I | Mecanismo basculante | 1 |
| J | Reposacabezas | 1 |
Tornillería y herrajes
| Ref. | Pieza | Cantidad | Medida |
|---|---|---|---|
| K | Tornillo con hueco Allen | 6 | 6 × 35 mm |
| L | Tornillo con hueco Allen y arandela | 4 | 6 × 30 mm |
| M | Tornillo con hueco Allen | 2 | 6 × 25 mm |
| N | Tornillo con hueco Allen | 4 | 6 × 16 mm |
| O | Arandela plana | 4 | 6 × 13 mm |
Herramientas
Necesitarás además: Llave Allen.
Montaje paso a paso
- Montar la base con las ruedas y el pistón. Da la vuelta a la base B y mete a presión las 5 ruedas A en sus alojamientos hasta que hagan tope. Pon la base sobre el suelo, desliza la funda D por el pistón C e introduce el pistón en el cono central de la base.
- Atornillar el asiento al respaldo. Coloca el asiento E sobre el bastidor del respaldo F, haciendo coincidir los cuatro taladros, y fíjalo con los 4 tornillos L y sus arandelas.
- Montar los reposabrazos. Presenta los dos reposabrazos H a los lados del asiento. Atorníllalos por arriba con 4 tornillos K y sus arandelas O, y por abajo con los 2 tornillos M.
- Atornillar el mecanismo basculante. Con el conjunto boca abajo, centra el mecanismo I bajo el asiento y sujétalo con los 4 tornillos N.
- Encajar el asiento en la base. Levanta el conjunto de asiento y respaldo y baja el casquillo del mecanismo I sobre el pistón C de la base, empujando hacia abajo hasta que quede encajado.
- Fijar el soporte del reposacabezas. Introduce el soporte G por la parte alta del respaldo y atorníllalo por detrás con 2 tornillos K.
- Encajar el reposacabezas. Desliza el reposacabezas J sobre el soporte G y empújalo hasta que enganche, como indica la flecha del dibujo.
- Comprobar la silla. La silla está terminada. Siéntate y comprueba que gira, que sube y baja con la palanca y que el reposacabezas queda firme.
Consejos antes de empezar
- Coloca el asiento boca abajo sobre una superficie blanda para no marcar el tapizado.
- Aprieta las patas en cruz y vuelve a repasarlas a los tres meses de uso: es normal que cedan un poco.
- Pon fieltros en las conteras antes del primer uso si el suelo es tarima o parqué.
Descargar el manual en PDF
Manual de montaje de la silla de oficina giratoria Winner (PDF)
Productos que se montan con estas instrucciones
| Producto | SKU | Medidas | Peso |
|---|---|---|---|
| Silla de oficina giratoria Winner | 0012000024303 | 11 kg |
Preguntas frecuentes
¿Cuántas personas hacen falta para montar la silla de oficina giratoria Winner?
El manual no lo indica; para muebles de más de 25 kg conviene hacerlo entre dos.
¿Qué herramientas necesito?
Necesitarás además: Llave Allen.
¿Dónde están las instrucciones originales?
El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
