Cómo montar el sinfonier Treviso: instrucciones paso a paso

Índice del artículo

1. Qué viene en la caja
2. Herramientas
3. Montaje paso a paso
4. Consejos antes de empezar
5. Descargar el manual en PDF
6. Productos que se montan con estas instrucciones
7. Preguntas frecuentes
8. Guías relacionadas

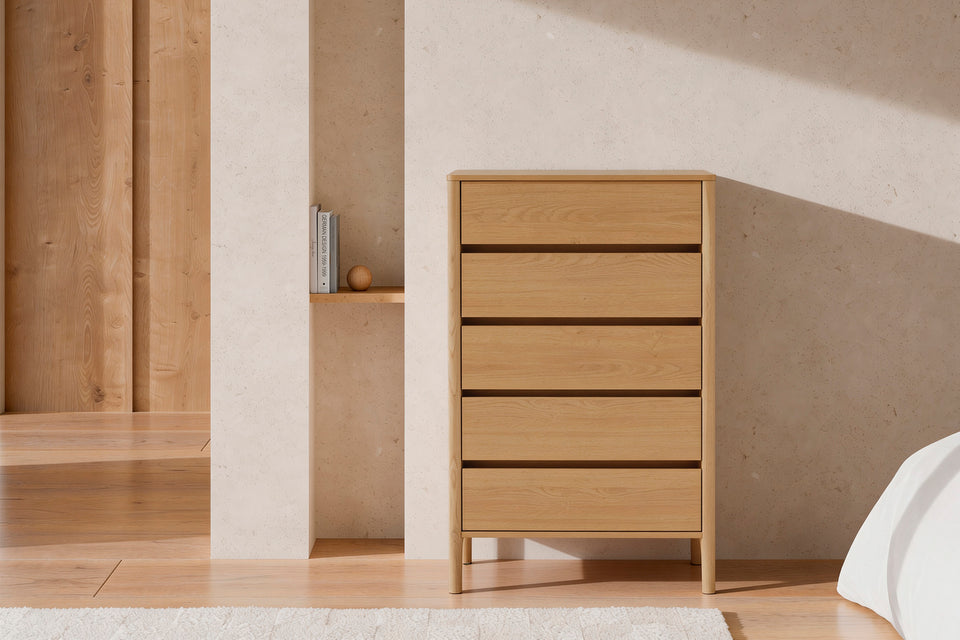

Estas son las instrucciones de montaje del sinfonier Treviso de Kifoni, explicadas paso a paso a partir del manual del fabricante. Sinfonier de cinco cajones de 700 × 400 mm y 1185 mm de alto, con laterales de madera montados sobre estructura tubular metálica, trasera de dos paneles con montante central, guías de extensión y anclaje a pared. Se preparan los paneles con tacos y pernos, se atornillan las guías a los laterales, se arma el cuerpo tumbado con los travesaños y las excéntricas, se aprietan los tornillos de unión y se tapan las cabezas. Después se pone el mueble de pie, se cierran las traseras con escuadras, se ancla a la pared y por último se montan los cinco cajones y se meten en sus guías. Llega en un solo paquete. Pesa 47 kg.

Ficha del producto: Sinfonier Treviso (SKU SC-00MB486307).

Qué viene en la caja

Piezas

Ref.	Pieza	Cantidad
1	Tapa superior (700 × 400 × 16 mm)	1
2	Base (679 × 379 × 16 mm)	1
3	Lateral con estructura tubular (1161 × 396 × 35 mm)	1
4	Lateral con estructura tubular (1161 × 396 × 35 mm)	1
5	Travesaño entre cajones (626 × 45 × 16 mm)	4
6	Montante central trasero (996 × 100 × 16 mm)	1
7	Panel trasero (1006 × 280 × 5 mm)	2
8	Frente de cajón (620 × 179 × 16 mm)	5
9	Trasera de cajón (583 × 120 × 12 mm)	5
10	Lateral de cajón (300 × 120 × 12 mm)	5
11	Lateral de cajón (300 × 120 × 12 mm)	5
12	Fondo de cajón (593 × 298 × 5 mm)	5
13	Refuerzo central del cajón (287 × 100 × 12 mm)	5

Tornillería y herrajes

Ref.	Pieza	Cantidad	Medida
A	Perno de doble rosca	14	M6 × 40 mm
B	Taco de madera	16	Ø8 × 30 mm
C	Excéntrica	14	Ø15 × 12 mm
D	Tapón cubre-excéntrica	64	Ø21 mm
E	Escuadra de plástico con tornillo (para las traseras)	16	—
F	Kit de anclaje a pared: cincha con sus dos placas, tacos y tornillos	1	—
H	Llave Allen	1	—
N	Juego de guías de cajón: perfil de mueble (N-1) y perfil de cajón (N-2)	5	—
O	Perno de doble rosca (cajones)	50	—
P	Excéntrica (cajones)	50	—
Q	Tornillo de unión con hueco Allen	6	—
V1	Tornillo de cabeza avellanada con estrella	40	—

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

Montaje paso a paso

1. Clavar los tacos de madera. Pon la tapa 1 con la cara interior hacia arriba (el manual la dibuja del revés), y a su lado la base 2 y los laterales 3 y 4. Mete los 16 tacos B en los agujeros de los cantos empujándolos con la mano hasta que queden a ras.
2. Enroscar los pernos de doble rosca. Con el destornillador de estrella, enrosca los 14 pernos A en los agujeros marcados de la tapa 1, del lateral 3 y del lateral 4. Apriétalos hasta el fondo de la rosca, sin pasarte.
3. Atornillar las guías a los laterales. Separa cada guía N en sus dos perfiles empujando la palanca: el N-1 va al mueble y el N-2 al cajón. Atornilla los 10 perfiles N-1 en la cara interior de los laterales 3 y 4, cinco en cada uno, con 20 tornillos V1. Guíate por el recuadro hole location para acertar con los agujeros de delante (Front) y de detrás (Back).
4. Unir los travesaños a los laterales. Encaja las 8 excéntricas C en los extremos de los cuatro travesaños 5, con la flecha hacia el perno. Presenta los travesaños entre los laterales 4 y 3, mete los pernos A en las excéntricas y gíralas con el destornillador para bloquearlas.
5. Montar la tapa, la base y la trasera. Con el cuerpo todavía tumbado, coloca la tapa 1 y la base 2 sobre los laterales. Desliza los dos paneles traseros 7 por sus ranuras y pon entre ellos el montante central 6. Bloquéalo todo girando las 6 excéntricas C que faltan.
6. Apretar los tornillos de unión. Enrosca los 6 tornillos de unión Q con la llave Allen H en los puntos que marcan las líneas de puntos, a través de la estructura metálica de los laterales, para dejar la tapa 1 y la base 2 firmes y el cuerpo cuadrado.
7. Tapar las cabezas de las excéntricas. Coloca a presión 14 tapones D sobre las cabezas de las excéntricas que quedan a la vista en el interior del mueble.
8. Poner el mueble de pie y cerrar la trasera. Entre dos personas, levanta el sinfonier y apóyalo sobre sus patas. Por detrás, sujeta los dos paneles 7 y el montante 6 a los laterales, a la tapa y a la base con las 16 escuadras E, atornillando cada una con el destornillador de estrella.
9. Anclar el sinfonier a la pared. Monta el kit F: atornilla una placa en la parte alta de la trasera, junto al montante 6, y marca en la pared el punto de la otra. Taladra, mete el taco, atornilla la placa a la pared y une las dos con la cincha, dejándola tensa.
10. Preparar las piezas de cada cajón. Para cada uno de los cinco cajones, enrosca 10 pernos O en los agujeros del frente 8, la trasera 9 y los laterales 10 y 11. Repite el paso cinco veces.
11. Armar la caja del cajón. Encaja 10 excéntricas P en los laterales 10 y 11, en la trasera 9 y en el refuerzo central 13, une las piezas al frente 8 metiendo los pernos O y gira las excéntricas para bloquearlas. Desliza el fondo 12 por sus ranuras. Repite el paso cinco veces.
12. Poner las guías y los tapones del cajón. Atornilla los 2 perfiles N-2 en la parte baja de los laterales 10 y 11 de cada cajón con 4 tornillos V1, respetando el recuadro hole location para orientar Front y Back. Pon después 10 tapones D sobre las excéntricas a la vista. Repite el paso cinco veces.
13. Meter los cajones en sus guías. Alinea los perfiles N-2 de cada cajón con los perfiles N-1 del mueble y empuja hasta que enganchen. Empieza por el cajón de arriba y ve bajando. Si alguno queda torcido, afloja sus tornillos al 90 %, súbelo o bájalo lo justo y vuelve a apretar al 100 %.
14. Sacar un cajón si necesitas ajustarlo. Para desmontar un cajón, ábrelo hasta el tope, baja la palanca H de una guía y sube la de la otra, y tira del cajón hacia ti.
15. Comprobar el montaje. El sinfonier está terminado. Revisa que los cinco cajones abren y cierran sin rozar, que el mueble está nivelado y que la cincha de anclaje a la pared queda tensa.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomiendan 2 personas para el montaje.
• Monta el mueble sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Fija el sinfonier a la pared con el kit F antes de usarlo: es un mueble alto y estrecho.
• Si tienes dudas durante el montaje, consulta el manual o llama al servicio de atención.

Descargar el manual en PDF

Manual de montaje del sinfonier Treviso (PDF)

Productos que se montan con estas instrucciones

Producto	SKU	Medidas	Peso
Sinfonier Treviso	SC-00MB486307	70 × 40 × 119 cm	47 kg

Preguntas frecuentes

¿Cuántas personas hacen falta para montar el sinfonier Treviso?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
