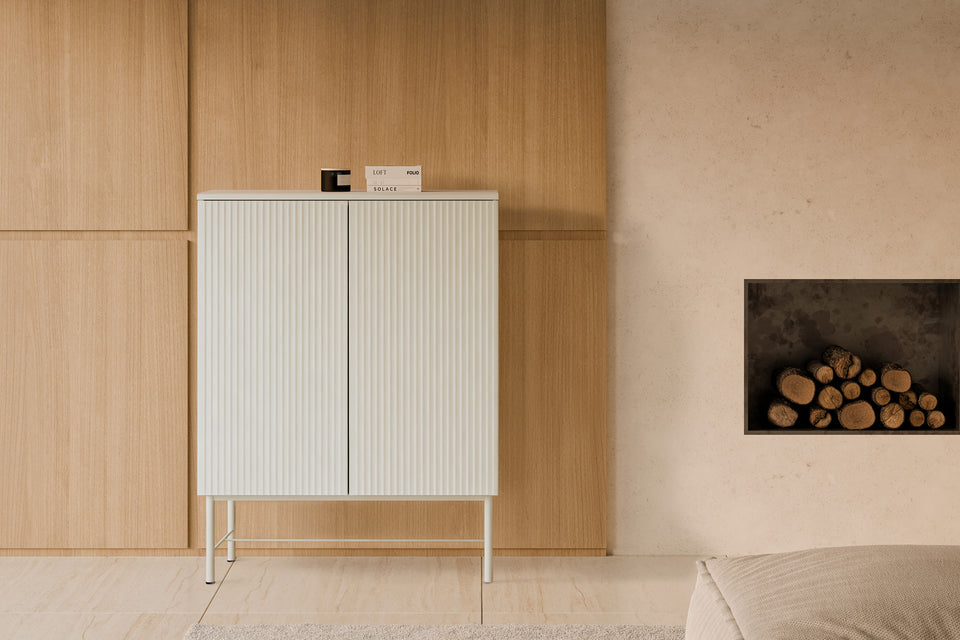

Comment monter le buffet haut Oslo : notice pas à pas

Voici la notice de montage du buffet haut Oslo de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Buffet haut à deux portes cannelées avec quatre tablettes intérieures et piétement métallique (985 × 400 mm, corps de 950 mm plus 350 mm de pieds). On prépare le dessus et le fond avec les tourillons, les goujons double filetage et les équerres murales, on monte le corps à plat avec les excentriques et les vis d'assemblage, on obture les têtes, on assemble le piétement métallique et on le visse sous le corps. On met ensuite le meuble debout, on place les tablettes, on prépare et on accroche les deux portes, on règle les charnières, on fixe les panneaux arrière et on ancre le meuble au mur. Livré en 2 colis. Pèse 50 kg.

Fiche du produit : Buffet haut Oslo (SKU SC-00MB473155).

Contenu du colis

Pièces

Visserie et quincaillerie

Outils

Fournis dans le colis : Clé Allen (H). Il vous faudra aussi : Tournevis cruciforme, Tournevis plat, Perceuse pour la fixation murale.

Montage pas à pas

1. Enfoncer les tourillons dans le dessus et le fond. Posez le dessus 1 et le fond 2 face intérieure vers le haut et engagez les 12 tourillons B dans les trous des chants, en les poussant à fond.
2. Visser les goujons et les équerres murales sur le dessus. Sur la face intérieure du dessus 1, vissez les 6 goujons A dans les trous repérés. Vissez aussi les 2 équerres de fixation F-1 sur le chant arrière, mais ne les serrez qu'à 80 % pour pouvoir les faire pivoter ensuite.
3. Monter le corps à plat avec les excentriques. Emboîtez les 6 excentriques C dans leurs trous, flèche vers le goujon. Montez le corps à plat en réunissant le dessus 1, le fond 2, les côtés 3 et 4 et le séparateur central 5, et glissez les deux panneaux arrière 7 dans leurs rainures pendant que vous refermez le caisson. Tournez les excentriques pour bloquer les goujons.
4. Serrer les vis d'assemblage. Le caisson une fois monté, vissez les 6 vis d'assemblage Q depuis l'extérieur avec la clé Allen H pour que le corps soit ferme et d'équerre.
5. Obturer les têtes des excentriques. Clipsez les 6 cache-excentriques D sur les excentriques restés visibles.
6. Assembler le piétement métallique. Réunissez les deux côtés J-1 avec la longue traverse J-2 et les deux traverses J-3 en suivant les flèches, et fixez-les avec 4 vis G1 serrées à la clé Allen H.
7. Visser le piétement sous le corps. Le meuble toujours à plat, fond vers le haut, présentez le piétement J et vissez-le avec 6 vis G1, en plaçant sur chacune une rondelle élastique Z1 et une rondelle plate Z2. Serrez avec la clé Allen H.
8. Mettre le buffet debout et poser les tablettes. Relevez le meuble et posez-le sur ses pieds. Engagez les 16 taquets L dans les trous des côtés 3 et 4 et du séparateur 5, à la hauteur voulue, et posez dessus les quatre tablettes 6.
9. Préparer les portes avec charnières et poignées. Emboîtez les 3 charnières I1 dans les cuvettes de la porte 8 et les 3 autres dans la porte 9, et vissez-les avec les vis V2. Fixez en plus une poignée U sur chaque porte avec ses 2 vis U-1.
10. Accrocher les deux portes. Présentez la porte 8 sur le côté gauche et la porte 9 sur le côté droit, emboîtez chaque charnière sur son embase et vissez les embases sur le meuble avec les vis V2.
11. Régler les charnières. Les deux portes accrochées, tournez les vis de chaque charnière pour corriger la position : celle de devant déplace la porte latéralement, celle du milieu la rapproche ou l'éloigne du corps et celle de l'embase la monte ou la descend. Réglez jusqu'à ce que les deux portes soient alignées et aient le même jeu.
12. Fixer les panneaux arrière. À l'arrière du meuble, maintenez les deux panneaux arrière 7 sur les côtés, sur le séparateur et sur le dessus avec les 16 équerres E, vissées une à une au tournevis cruciforme.
13. Fixer le buffet au mur. Approchez le meuble du mur, faites pivoter les équerres F-1 vers l'arrière (toujours à 90 %) et marquez les trous. Percez, enfoncez les 2 chevilles F2-2, vissez avec les 2 vis F2-3 et terminez en serrant les équerres à 100 %.
14. Vérifier le montage. Le buffet est terminé. Vérifiez que les deux portes ferment ensemble sans frotter, que les tablettes reposent bien sur leurs taquets et que la fixation murale est bien serrée.

Conseils avant de commencer

• Vérifiez que le caisson est d’équerre avant de serrer les excentriques : les deux diagonales doivent être égales.
• Clouez le fond meuble couché et bien d’équerre ; c’est lui qui donne la rigidité.
• Si le meuble est haut ou étroit, fixez-le au mur avec l’équerre ou la fixation fournie.

Avertissements du fabricant

• Il est conseillé de le monter à deux.
• Montez sur une surface souple (tapis ou carton de l'emballage) pour ne pas rayer les panneaux ni les portes cannelées.
• Ne frappez pas les pièces au marteau et ne forcez pas les emboîtements.
• Ne serrez les équerres de fixation qu'à 80 % au début ; elles se serrent à fond au moment de fixer le meuble au mur.
• Fixez le buffet au mur avec les équerres F avant de l'utiliser.

Télécharger la notice en PDF

Notice de montage du buffet haut Oslo (PDF)

Produits qui se montent avec cette notice

Questions fréquentes

Combien de personnes faut-il pour monter le buffet haut Oslo ?

Le fabricant indique deux personnes : l’une tient, l’autre visse, surtout pour retourner le meuble.

De quels outils ai-je besoin ?

Fournis dans le colis : Clé Allen (H). Il vous faudra aussi : Tournevis cruciforme, Tournevis plat, Perceuse pour la fixation murale.

Où se trouve la notice d’origine ?

La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
