Comment monter le fauteuil Agadir : notice pas à pas
Sommaire de l’article

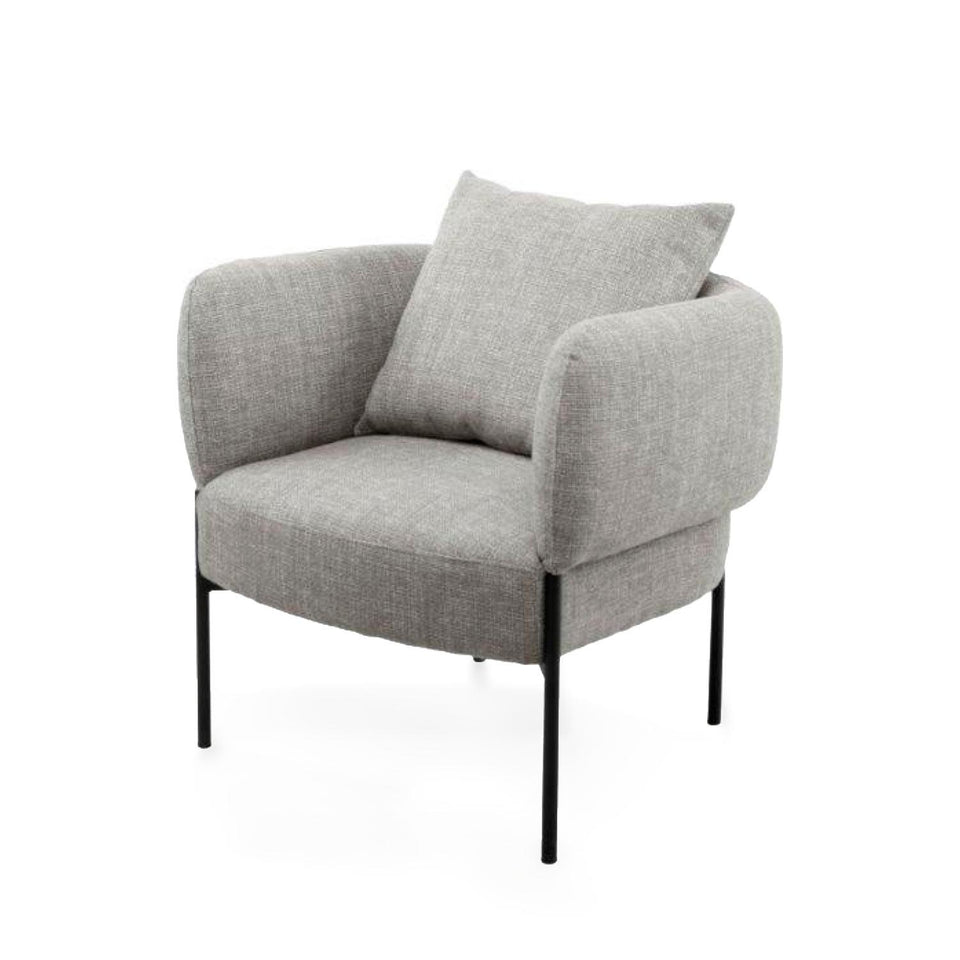

Voici la notice de montage du fauteuil Agadir de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Fauteuil tapissé avec dossier enveloppant, assise indépendante et coussin libre, sur une structure métallique à quatre pieds en croix qui se monte avec deux traverses et deux plaques d'assemblage. On assemble la croix de pieds avec les plaques, on visse le dossier par-dessous, on pose l'assise et on la fixe par-dessous, et pour finir on met le coussin. Livré en un seul colis. Pèse 19 kg.
Fiche du produit : Fauteuil Agadir (SKU SC-00SF304921).
Contenu du colis
Pièces
| Réf. | Pièce | Quantité |
|---|---|---|
| A | Dossier tapissé | 1 |
| B | Assise tapissée | 1 |
| C | Coussin | 1 |
| D | Traverse avec deux pieds | 1 |
| E | Traverse avec deux pieds | 1 |
| K | Plaque d'assemblage en croix | 1 |
| L | Plaque d'assemblage en croix | 1 |
Visserie et quincaillerie
| Réf. | Pièce | Quantité | Dimension |
|---|---|---|---|
| F | Vis Allen à tête ronde | 4 | 6×50 |
| G | Vis Allen à tête ronde | 4 | 6×40 |
| H | Vis Allen à tête fraisée | 4 | 6×15 |
| I | Rondelle plate | 4 | — |
| J | Clé Allen | 1 | M5 |
| M | Clé Allen | 1 | M4 |
Outils
Fournis dans le colis : Clé Allen M5 (J), Clé Allen M4 (M).
Montage pas à pas
- Monter la croix de pieds. Croisez les traverses D et E par le centre, avec la plaque L au-dessus et la plaque K en dessous, et assemblez-les avec les 4 vis G serrées avec la clé Allen M. Repérez les marques 2 et 3 fléchées sur les traverses pour les orienter correctement.
- Visser le dossier à la structure. Posez le dossier A à l'envers, appuyez la croix dessus en faisant coïncider les marques 2 et 3, et fixez-la avec les 4 vis H à l'aide de la clé Allen M.
- Fixer l'assise. Le fauteuil étant toujours à l'envers, placez l'assise B à l'intérieur du dossier (flèche vers le haut) et vissez-la sur la croix avec les 4 vis F et leurs rondelles I à l'aide de la clé Allen J.
- Poser le coussin. Retournez le fauteuil et posez le coussin C sur l'assise. Montage terminé.
Conseils avant de commencer
- Posez l’assise à l’envers sur une surface douce pour ne pas marquer le revêtement.
- Serrez les pieds en croix et resserrez-les après trois mois d’usage : il est normal qu’ils prennent un peu de jeu.
- Collez des patins en feutre sous les pieds avant la première utilisation si le sol est en parquet.
Télécharger la notice en PDF
Notice de montage du fauteuil Agadir (PDF)
Produits qui se montent avec cette notice
| Produit | SKU | Dimensions | Poids |
|---|---|---|---|
| Fauteuil Agadir | SC-00SF304921, SC-00SF304925, SC-00SF304930 | 80 × 75 × 77 cm | 19 kg |
Questions fréquentes
Combien de personnes faut-il pour monter le fauteuil Agadir ?
La notice ne le précise pas ; au-delà de 25 kg, mieux vaut être deux.
De quels outils ai-je besoin ?
Fournis dans le colis : Clé Allen M5 (J), Clé Allen M4 (M).
Où se trouve la notice d’origine ?
La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
