Comment monter la console Elvas : notice pas à pas

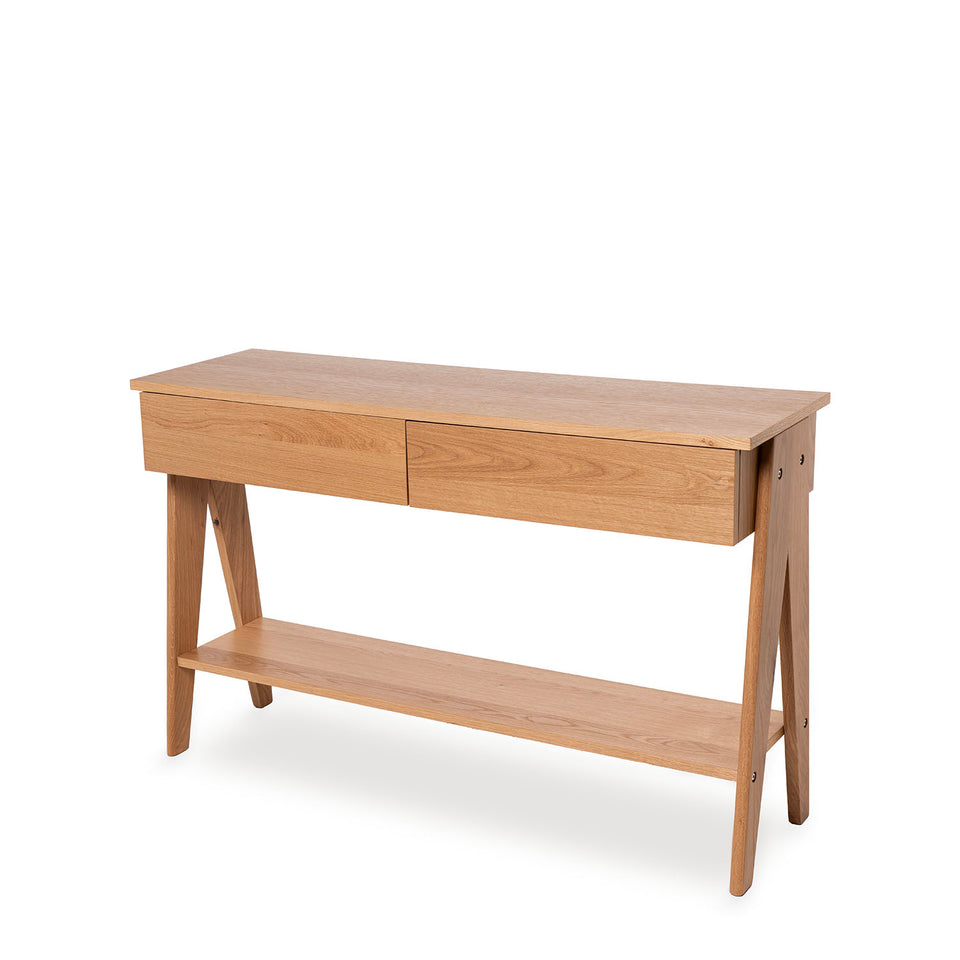

Voici la notice de montage de la console Elvas de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Console d'entrée de 1200 mm avec deux tiroirs sur coulisses, une tablette basse et deux pieds en V vissés avec de la visserie Allen. On sépare les coulisses de tiroir, on prépare les côtés et le panneau central avec les goujons, les tourillons et les coulisses, on monte le caisson à plat sur le socle, on emboîte le panneau de fond, on referme avec le plateau supérieur, on visse les pieds et la tablette, on monte les deux tiroirs et pour finir on les glisse dans leur logement et on cache les vis apparentes. Livré en un seul colis. Pèse 30 kg.

Fiche du produit : Console Elvas (SKU SC-00MB320444).

Contenu du colis

Pièces

Visserie et quincaillerie

Outils

Fournis dans le colis : Clé Allen (K). Il vous faudra aussi : Marteau, Tournevis cruciforme.

Montage pas à pas

1. Séparer les coulisses des tiroirs. Prenez les 4 coulisses H et séparez-les en deux moitiés : appuyez sur le levier du profilé intérieur et tirez pour le sortir. Vous obtenez 4 profilés H1 (ceux du tiroir) et 4 profilés H2 (ceux du meuble).
2. Préparer les côtés et le panneau central. Les panneaux 3A, 3B et 4 posés à plat, vissez les 4 goujons B dans les trous des côtés 3A et 3B et enfoncez les 6 tourillons C dans les chants de 3A, 3B et 4. Vissez ensuite un profilé de coulisse H2 sur la face intérieure de 3A et un autre sur celle de 3B, et les deux derniers sur les deux faces du panneau central 4, avec 12 vis D.
3. Enfoncer les tourillons du socle et de la tablette. Enfoncez 4 tourillons C dans les chants du socle 2 et 4 autres dans les chants de la tablette 5, en veillant à les mettre bien droits.
4. Monter les côtés sur le socle. Emboîtez les 4 excentriques A dans les trous du socle 2, présentez les côtés 3A et 3B à ses extrémités en engageant les goujons B et les tourillons C, puis tournez les excentriques dans le sens de la flèche pour les bloquer.
5. Fixer le panneau central. Placez le panneau central 4 au milieu du socle 2, sur ses tourillons, et vissez-le par l'extérieur avec les 2 vis E.
6. Emboîter le panneau de fond. Faites glisser le panneau de fond 6 dans la rainure du socle 2 et des côtés jusqu'à ce qu'il arrive à fleur. Il ne se visse pas.
7. Poser les goujons du plateau. Vissez les 6 goujons B dans les trous de la face inférieure du plateau 1, en vous aidant du tournevis.
8. Monter le plateau sur le caisson. Emboîtez les 6 excentriques A dans les chants supérieurs des côtés 3A, 3B et du panneau central 4, posez le plateau 1 en engageant les goujons B et tournez les excentriques pour le bloquer.
9. Visser les pieds et la tablette. Le meuble posé à plat, présentez les deux pieds L sur les côtés et placez la tablette 5 entre eux. Vissez-les avec les 8 vis G, en mettant une rondelle F sur chacune, et serrez avec la clé Allen K : deux vis tiennent chaque pied au caisson et deux autres à la tablette.
10. Poser les goujons des tiroirs. Vissez les 16 goujons J : 4 sur la face intérieure de chaque façade 7A et 7B et 4 sur chaque dos 8.
11. Assembler les côtés sur la façade du tiroir. Emboîtez 8 excentriques I dans les côtés 9A et 9B et montez-les sur les goujons J de la façade 7A/7B, un de chaque côté. Tournez-les pour les bloquer. Recommencez avec le deuxième tiroir.
12. Glisser le fond du tiroir. Engagez le fond 10 dans la rainure formée par la façade et les deux côtés et poussez-le jusqu'au bout. Il ne se visse pas.
13. Fermer le tiroir avec le dos. Emboîtez les 8 autres excentriques I dans les côtés 9A et 9B et montez le dos 8 sur ses goujons J pour fermer la caisse du tiroir. Tournez les excentriques pour le bloquer.
14. Visser les coulisses sur les tiroirs. Vissez un profilé H1 à l'extérieur de chaque côté de tiroir avec les 8 vis D, aligné sur le repère du chant inférieur. Chaque tiroir reçoit deux profilés, un de chaque côté.
15. Glisser les tiroirs et cacher les vis. Emboîtez chaque tiroir dans ses coulisses et poussez-le jusqu'en butée. Collez ensuite les 8 cache-vis M sur les têtes de vis qui restent apparentes sur les pieds.
16. Vérifier le montage. La console est terminée. Vérifiez que les deux tiroirs coulissent bien et que les façades sont alignées.

Conseils avant de commencer

• Montez la table à l’envers sur le carton de l’emballage ou une couverture : le plateau est protégé et les pieds restent accessibles.
• Vissez d’abord toutes les vis à la main, puis serrez en croix à la fin, la table remise debout et de niveau.
• Retournez-la à deux en la tenant par la structure, jamais en tirant sur les pieds.

Avertissements du fabricant

• La notice indique de la monter à deux personnes.
• Il faut environ 60 minutes et un espace libre d'environ 2500 × 2000 mm.
• N'utilisez pas de visseuse électrique : la notice la barre et demande un tournevis cruciforme et un marteau.
• Enfoncez les tourillons au marteau dans la position indiquée par le dessin coché comme correct.

Télécharger la notice en PDF

Notice de montage de la console Elvas (PDF)

Produits qui se montent avec cette notice

Questions fréquentes

Combien de personnes faut-il pour monter la console Elvas ?

Le fabricant indique deux personnes : l’une tient, l’autre visse, surtout pour retourner le meuble.

De quels outils ai-je besoin ?

Fournis dans le colis : Clé Allen (K). Il vous faudra aussi : Marteau, Tournevis cruciforme.

Où se trouve la notice d’origine ?

La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
