Comment monter la console Jaska : notice pas à pas
Sommaire de l’article

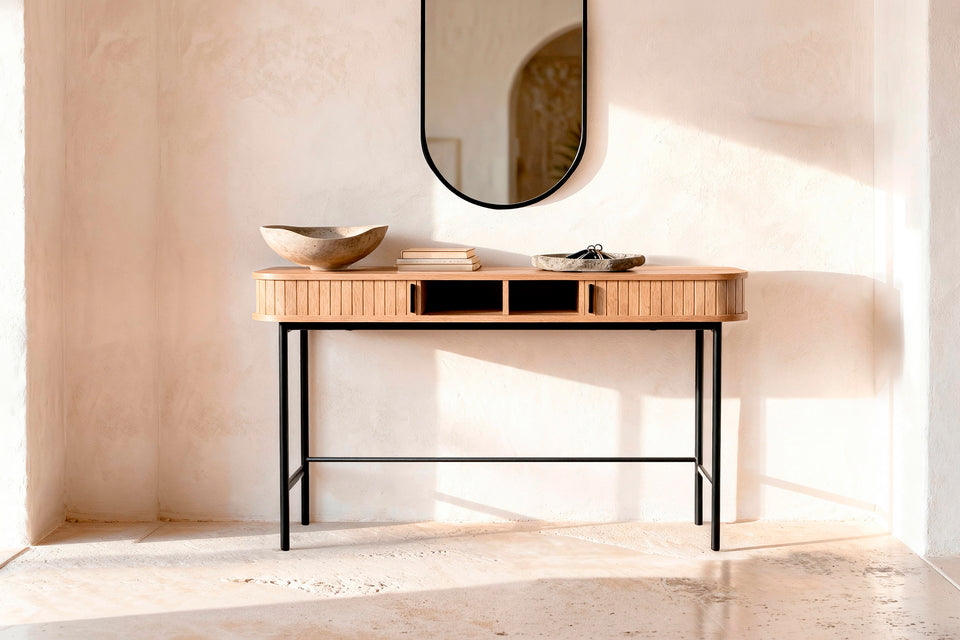

Voici la notice de montage de la console Jaska de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Console d'entrée étroite avec un plateau à chant cannelé posé sur une structure métallique à pieds hauts reliés par des traverses. On assemble d'abord la structure métallique en reliant les deux cadres latéraux avec les traverses, puis on pose le plateau à l'envers et on y visse la structure, on place les embouts au bout des pieds et, pour finir, on met la console debout et on termine les fixations du plateau. Livré en un seul colis. Pèse 32 kg.
Fiche du produit : Console Jaska (SKU SC-00MB321414).
Contenu du colis
Pièces
| Réf. | Pièce | Quantité |
|---|---|---|
| A | Plateau de la console à chant cannelé | 1 |
| B | Cadre latéral métallique de pieds | 2 |
| C | Traverse métallique longue | 2 |
| D | Traverse métallique fine | 1 |
Visserie et quincaillerie
| Réf. | Pièce | Quantité | Dimension |
|---|---|---|---|
| E | Vis longue six pans creux (assemblage de la structure) | 10 | — |
| F | Vis longue six pans creux (fixation du plateau) | 8 | — |
| G | Clé Allen | 1 | — |
| H | Rondelle plate | 18 | — |
| I | Embout fileté à tête ronde pour le bout des pieds | 4 | — |
| J | Petite vis cruciforme | 4 | — |
| K | Petite platine métallique | 2 | — |
Outils
Fournis dans le colis : Clé Allen (G). Il vous faudra aussi : Tournevis cruciforme.
Montage pas à pas
- Assembler la structure métallique. Mettez les deux cadres latéraux B debout, face à face, et reliez-les avec les deux traverses longues C et la traverse fine D. Vissez les vis E, chacune avec une rondelle H, et serrez-les à la clé Allen G. Laissez les vis un peu desserrées jusqu'à ce que toute la structure soit présentée, puis serrez-les à fond.
- Visser le plateau sur la structure. Posez le plateau A à l'envers, chant cannelé vers l'extérieur, et posez dessus la structure déjà assemblée. Fixez-la avec les 8 vis F, chacune avec sa rondelle H, en serrant à la clé Allen G. Vissez également les 4 embouts I au bout libre des pieds.
- Mettre la console debout et terminer la fixation du plateau. Retournez la console et posez-la sur ses quatre pieds. Placez les deux platines K aux repères du plateau et fixez-les avec les 4 vis J, au tournevis cruciforme.
- Vérifier le montage. La console est terminée. Reprenez toutes les vis, vérifiez qu'elle ne bancale pas et ajustez les embouts I s'il faut la mettre de niveau.
Conseils avant de commencer
- Montez la table à l’envers sur le carton de l’emballage ou une couverture : le plateau est protégé et les pieds restent accessibles.
- Vissez d’abord toutes les vis à la main, puis serrez en croix à la fin, la table remise debout et de niveau.
- Retournez-la à deux en la tenant par la structure, jamais en tirant sur les pieds.
Télécharger la notice en PDF
Notice de montage de la console Jaska (PDF)
Produits qui se montent avec cette notice
| Produit | SKU | Dimensions | Poids |
|---|---|---|---|
| Console Jaska | SC-00MB321414 | 120 × 35 × 76 cm | 32 kg |
Questions fréquentes
Combien de personnes faut-il pour monter la console Jaska ?
La notice ne le précise pas ; au-delà de 25 kg, mieux vaut être deux.
De quels outils ai-je besoin ?
Fournis dans le colis : Clé Allen (G). Il vous faudra aussi : Tournevis cruciforme.
Où se trouve la notice d’origine ?
La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
