Comment monter la console Oslo : notice pas à pas

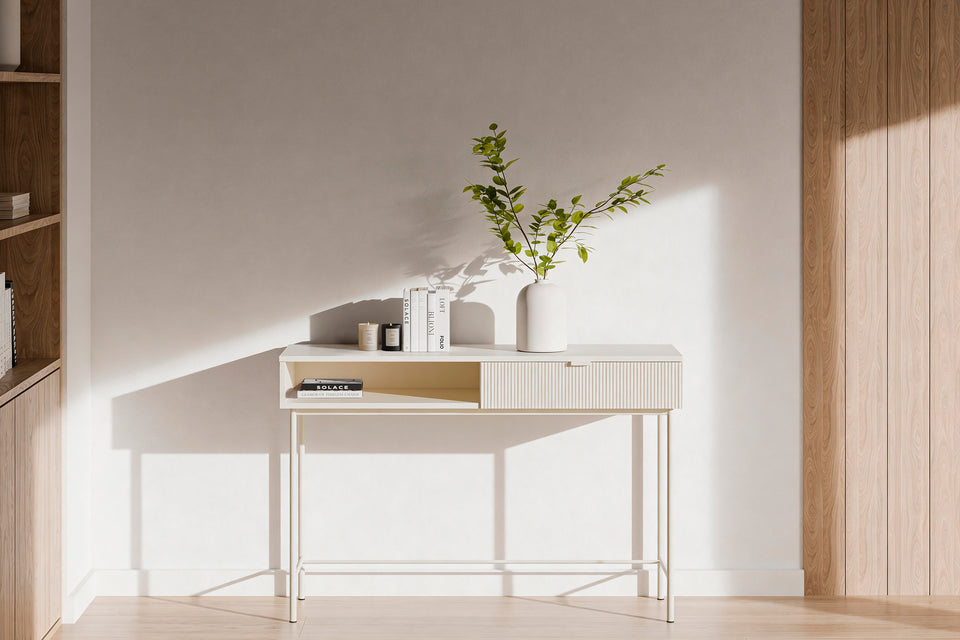

Voici la notice de montage de la console Oslo de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Console d'entrée de 1200 × 350 mm avec un tiroir à façade cannelée (caisson de 150 mm de haut) posée sur un piètement métallique de 600 mm, avec poignée et fixation murale. On assemble d'abord le piètement métallique, puis on visse dessus le caisson avec son tiroir, posé à l'envers, on pose la poignée du tiroir et, pour finir, on fixe la console au mur. Livré en 2 colis. Pèse 26 kg.

Fiche du produit : Console Oslo (SKU SC-00MB474155).

Contenu du colis

Pièces

Visserie et quincaillerie

Outils

Fournis dans le colis : Clé Allen (H). Il vous faudra aussi : Tournevis cruciforme, Tournevis plat, Perceuse pour la fixation murale.

Montage pas à pas

1. Assembler le piètement métallique. Reliez les deux côtés J-1 à la traverse longue J-2 et aux deux traverses courtes J-3, en suivant les flèches du dessin. Fixez les traverses J-3 avec 4 vis G1 et la traverse J-2 avec 4 vis G2, en serrant avec la clé Allen H.
2. Visser le caisson sur le piètement. Posez le piètement et le caisson à l'envers sur une surface souple, présentez le caisson sur le cadre supérieur du piètement J et vissez-le avec 6 vis G1, en plaçant sur chacune une rondelle élastique Z1 et une rondelle plate Z2. Serrez avec la clé Allen H.
3. Poser la poignée du tiroir. Retournez la console, ouvrez le tiroir et emboîtez la poignée U sur le chant supérieur de la façade cannelée. Fixez-la depuis l'intérieur du tiroir avec les 2 vis U-1 et un tournevis cruciforme.
4. Fixer la console au mur. Approchez la console du mur et tournez vers le mur l'équerre de fixation de l'arrière, en la laissant serrée à 90 % pour pouvoir encore la bouger. Marquez le point, percez, introduisez la cheville F2-1, vissez la vis F2-2 et finissez de serrer l'équerre à 100 %.
5. Vérifier le montage. La console est terminée. Contrôlez qu'elle est de niveau, que le tiroir s'ouvre et se ferme sans frotter et que toutes les vis du piètement sont bien serrées.

Conseils avant de commencer

• Montez la table à l’envers sur le carton de l’emballage ou une couverture : le plateau est protégé et les pieds restent accessibles.
• Vissez d’abord toutes les vis à la main, puis serrez en croix à la fin, la table remise debout et de niveau.
• Retournez-la à deux en la tenant par la structure, jamais en tirant sur les pieds.

Avertissements du fabricant

• Il est conseillé de la monter à deux.
• Montez sur une surface souple (tapis ou carton d'emballage) pour ne pas rayer le meuble.
• Ne frappez pas les pièces avec un marteau et ne forcez pas les emboîtements.
• Ne serrez l'équerre de fixation qu'à 90 % tant que la console n'est pas fixée au mur ; serrez-la à 100 % ensuite.
• Fixez la console au mur avec le kit F avant de l'utiliser.

Télécharger la notice en PDF

Notice de montage de la console Oslo (PDF)

Produits qui se montent avec cette notice

Questions fréquentes

Combien de personnes faut-il pour monter la console Oslo ?

Le fabricant indique deux personnes : l’une tient, l’autre visse, surtout pour retourner le meuble.

De quels outils ai-je besoin ?

Fournis dans le colis : Clé Allen (H). Il vous faudra aussi : Tournevis cruciforme, Tournevis plat, Perceuse pour la fixation murale.

Où se trouve la notice d’origine ?

La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
