Comment monter la chaise de bureau pivotante Atlas : notice pas à pas
Sommaire de l’article

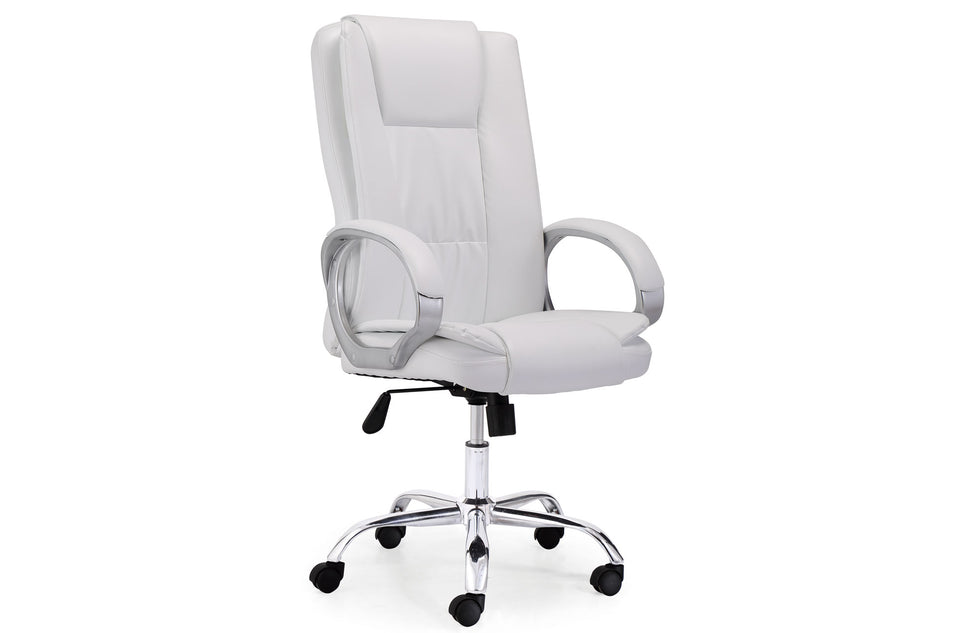

Voici la notice de montage de la chaise de bureau pivotante Atlas de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Chaise de bureau pivotante avec piètement à cinq roulettes, vérin à gaz, assise et dossier rembourrés et deux accoudoirs. On monte le piètement avec les roulettes et le vérin, on fixe la platine de liaison sous l'assise, on emboîte l'assise sur le vérin, puis on visse les accoudoirs et le dossier. Pèse 14 kg.
Fiches des produits : Chaise de bureau pivotante Atlas blanc, Chaise de bureau pivotante Atlas noir.
Contenu du colis
Pièces
| Réf. | Pièce | Quantité |
|---|---|---|
| A | Roulette | 5 |
| B | Piètement étoile | 1 |
| C | Pièce de liaison du vérin (plaque à pattes) | 1 |
| D | Vérin à gaz | 1 |
| E | Assise | 1 |
| F | Dossier | 1 |
| K | Accoudoir | 2 |
| L | Platine de liaison assise-dossier | 1 |
Visserie et quincaillerie
| Réf. | Pièce | Quantité | Dimension |
|---|---|---|---|
| H | Vis | 4 | 6×20 mm |
| I | Vis (livrée montée sur E et F) | 8×45 mm | |
| J | Cache de finition | 8 | — |
Outils
La notice n’indique pas d’outil en dehors de ceux fournis ; gardez un tournevis cruciforme à portée de main.
Montage pas à pas
- Monter le piètement avec les roulettes et le vérin. Enfoncez à force les 5 roulettes A dans les branches du piètement B. Introduisez le vérin à gaz D au centre du piètement et posez la pièce C dessus.
- Fixer la platine de liaison sous l'assise. Posez l'assise E à l'envers et vissez la platine L sur sa face inférieure avec les 4 vis H.
- Emboîter l'assise sur le vérin. Les vis I sont livrées montées sur les côtés de l'assise E : retirez-les pour pouvoir fixer ensuite les accoudoirs. Emboîtez l'assise et son mécanisme sur le vérin D en poussant vers le bas.
- Visser les accoudoirs. Présentez chaque accoudoir K sur le côté de l'assise et fixez-le avec les vis I, passées dans les caches de finition J.
- Fixer le dossier. Emboîtez le dossier F sur la platine L et fixez-le aux accoudoirs avec les vis I et les caches J.
- Vérifier la chaise. Contrôlez que le dossier et les accoudoirs sont bien serrés et que la chaise pivote et monte sans jeu.
Conseils avant de commencer
- Posez l’assise à l’envers sur une surface douce pour ne pas marquer le revêtement.
- Serrez les pieds en croix et resserrez-les après trois mois d’usage : il est normal qu’ils prennent un peu de jeu.
- Collez des patins en feutre sous les pieds avant la première utilisation si le sol est en parquet.
Télécharger la notice en PDF
Notice de montage de la chaise de bureau pivotante Atlas (PDF)
Produits qui se montent avec cette notice
| Produit | SKU | Dimensions | Poids |
|---|---|---|---|
| Chaise de bureau pivotante Atlas blanc | 0003450024703 | 14 kg | |
| Chaise de bureau pivotante Atlas noir | 0003450024727 | 16 kg |
Questions fréquentes
Combien de personnes faut-il pour monter la chaise de bureau pivotante Atlas ?
La notice ne le précise pas ; au-delà de 25 kg, mieux vaut être deux.
De quels outils ai-je besoin ?
La notice n’indique pas d’outil en dehors de ceux fournis ; gardez un tournevis cruciforme à portée de main.
Où se trouve la notice d’origine ?
La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
