Comment monter le chiffonnier Oslo : notice pas à pas

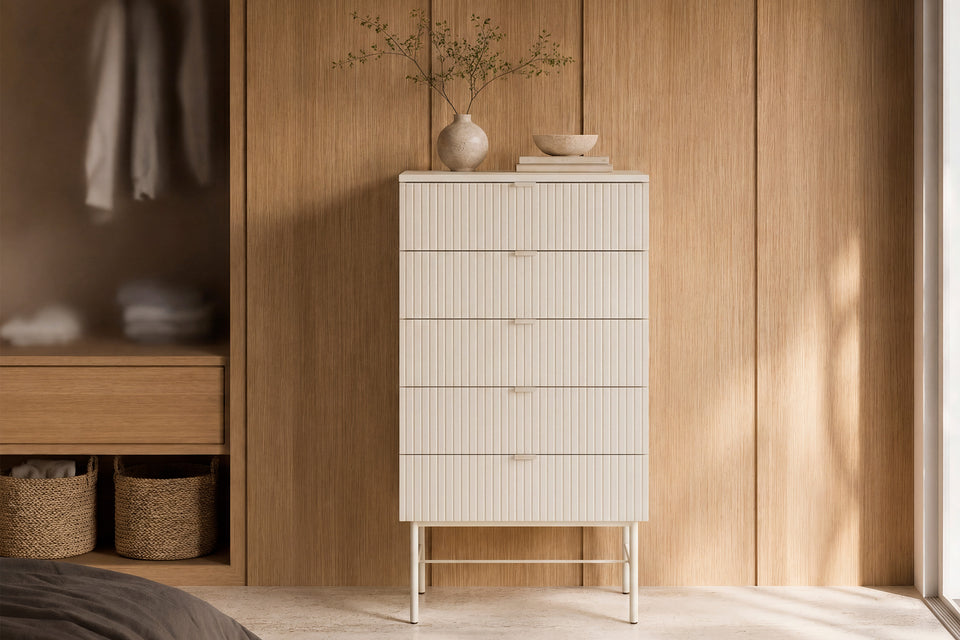

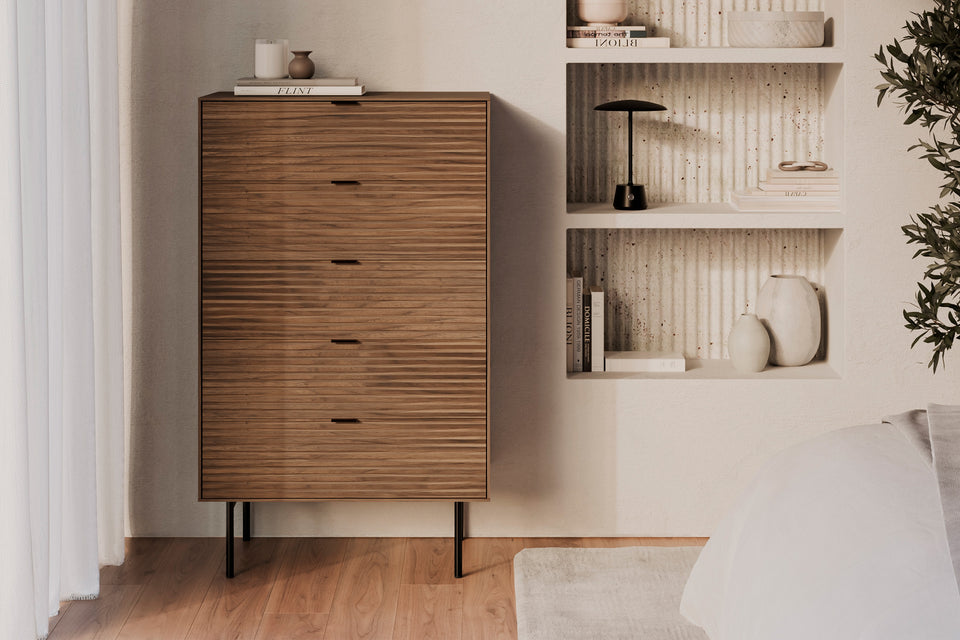

Voici la notice de montage du chiffonnier Oslo de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Chiffonnier à cinq tiroirs à façades cannelées (690 × 400 mm, 885 mm de corps plus 285 mm de pieds), avec une structure métallique de pieds vissée sous le corps, des coulisses à extension et une fixation murale. On prépare les panneaux avec les tourillons, les goujons et les coulisses, on monte le corps à plat avec les excentriques et les vis d'assemblage, on obture les têtes, on assemble la structure métallique et on la visse sous le corps, on redresse le meuble, on fixe les fonds et on l'ancre au mur. Ensuite on monte les cinq tiroirs et on les engage dans leurs coulisses. Livré en 2 colis. Pèse 45 kg.

Fiche du produit : Chiffonnier Oslo (SKU SC-00MB476355).

Contenu du colis

Pièces

Visserie et quincaillerie

Outils

Fournis dans le colis : Clé Allen (H). Il vous faudra aussi : Tournevis cruciforme, Tournevis plat, Perceuse pour la fixation murale.

Montage pas à pas

1. Enfoncer les tourillons dans les panneaux. Posez le dessus 1, le socle 2 et les côtés 3 et 4 face intérieure vers le haut et enfoncez les 10 tourillons B dans les trous des chants, à la main, jusqu'au fond.
2. Visser les goujons et les équerres de fixation. Vissez les 8 goujons A dans les trous repérés du dessus 1 et des côtés 3 et 4. Vissez aussi les 2 équerres de fixation F-1 sur le bord arrière du dessus, en ne serrant qu'à 80 % pour pouvoir les faire pivoter plus tard.
3. Visser les coulisses sur les côtés. Séparez chaque coulisse N en ses deux profilés. Fixez les 10 profilés N-1 sur la face intérieure des côtés 3 et 4, cinq sur chacun, avec 20 vis V1. Respectez l'orientation : l'extrémité repérée Front va vers l'avant du meuble.
4. Monter le corps à plat. Emboîtez les 8 excentriques C dans leurs trous et montez le corps à plat en assemblant le dessus 1, le socle 2, les côtés 3 et 4, la traverse 5, le montant arrière 6 et les deux panneaux de fond 7. Engagez les goujons A dans les excentriques C et tournez-les pour les bloquer.
5. Serrer les vis d'assemblage. Le corps une fois assemblé, vissez les 6 vis d'assemblage Q depuis l'extérieur des côtés à l'aide de la clé Allen H, pour rendre le caisson rigide et d'équerre.
6. Obturer les têtes des excentriques. Enfoncez 8 cache-excentriques D sur les têtes des excentriques qui restent visibles.
7. Assembler la structure métallique de pieds. Assemblez les deux côtés J-1 avec la traverse longue J-2 et les deux traverses J-3 et fixez-les avec 4 vis G1, en serrant avec la clé Allen H.
8. Visser la structure sous le corps. Le corps encore à plat et le socle vers le haut, présentez la structure J dessus et vissez-la avec 4 vis G1, en plaçant sur chacune une rondelle élastique Z1 et une rondelle plate Z2. Serrez avec la clé Allen H.
9. Redresser le meuble et fixer les fonds. À deux, relevez le chiffonnier et posez-le sur ses pieds. Par l'arrière, maintenez les deux panneaux de fond 7 et le montant 6 sur les côtés et sur le dessus avec les 16 équerres E, vissées une à une au tournevis cruciforme.
10. Ancrer le chiffonnier au mur. Approchez le meuble du mur, faites pivoter les 2 équerres du dessus vers l'arrière (encore à 90 %) et marquez les trous. Percez, placez les 2 chevilles F2-2, vissez les 2 vis F2-3 et finissez de serrer les équerres à 100 %.
11. Préparer les éléments de chaque tiroir. Pour chacun des cinq tiroirs, vissez 8 goujons O dans les trous de la façade 8, du dos 9 et des côtés 10 et 11. Emboîtez ensuite la poignée U sur le chant supérieur de la façade 8 et fixez-la par l'intérieur avec ses 2 vis U-1. Répétez l'opération cinq fois.
12. Assembler la caisse du tiroir. Emboîtez 8 excentriques P dans les côtés 10 et 11 et dans le dos 9, assemblez-les à la façade 8 en engageant les goujons O et tournez les excentriques pour les bloquer. Faites glisser le fond 12 dans ses rainures. Répétez l'opération cinq fois.
13. Obturer les excentriques et visser les coulisses du tiroir. Enfoncez 8 cache-excentriques D sur les excentriques P de chaque tiroir. Vissez ensuite les 2 profilés N-2 en bas des côtés 10 et 11 avec 4 vis V1, l'extrémité Front vers l'avant. Répétez l'opération cinq fois.
14. Engager les tiroirs dans leurs coulisses. Alignez les profilés N-2 de chaque tiroir avec les profilés N-1 du meuble et poussez le tiroir jusqu'à ce qu'il s'enclenche. Si un tiroir reste de travers, desserrez ses vis à 90 %, ajustez-le et resserrez à 100 %.
15. Retirer un tiroir pour le régler. Pour démonter un tiroir, ouvrez-le jusqu'en butée, abaissez le levier d'une coulisse et relevez celui de l'autre, puis tirez le tiroir vers vous.
16. Vérifier le montage. Le chiffonnier est terminé. Vérifiez que les cinq tiroirs s'ouvrent et se ferment sans frotter, que le meuble est de niveau et que les équerres murales sont bien serrées.

Conseils avant de commencer

• Vérifiez que le caisson est d’équerre avant de serrer les excentriques : les deux diagonales doivent être égales.
• Clouez le fond meuble couché et bien d’équerre ; c’est lui qui donne la rigidité.
• Si le meuble est haut ou étroit, fixez-le au mur avec l’équerre ou la fixation fournie.

Avertissements du fabricant

• Il est conseillé de le monter à deux.
• Montez sur une surface souple (tapis ou carton de l'emballage) pour ne pas rayer les panneaux.
• Ne frappez pas les panneaux au marteau et ne forcez pas les emboîtements.
• Ne serrez les équerres de fixation qu'à 80 % au début ; elles se serrent à fond au moment de fixer le meuble au mur.
• Fixez le chiffonnier au mur avec les équerres F avant de l'utiliser.

Télécharger la notice en PDF

Notice de montage du chiffonnier Oslo (PDF)

Produits qui se montent avec cette notice

Questions fréquentes

Combien de personnes faut-il pour monter le chiffonnier Oslo ?

Le fabricant indique deux personnes : l’une tient, l’autre visse, surtout pour retourner le meuble.

De quels outils ai-je besoin ?

Fournis dans le colis : Clé Allen (H). Il vous faudra aussi : Tournevis cruciforme, Tournevis plat, Perceuse pour la fixation murale.

Où se trouve la notice d’origine ?

La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
