Comment monter la chaise de bureau gaming XTR Junior : notice pas à pas
Sommaire de l’article

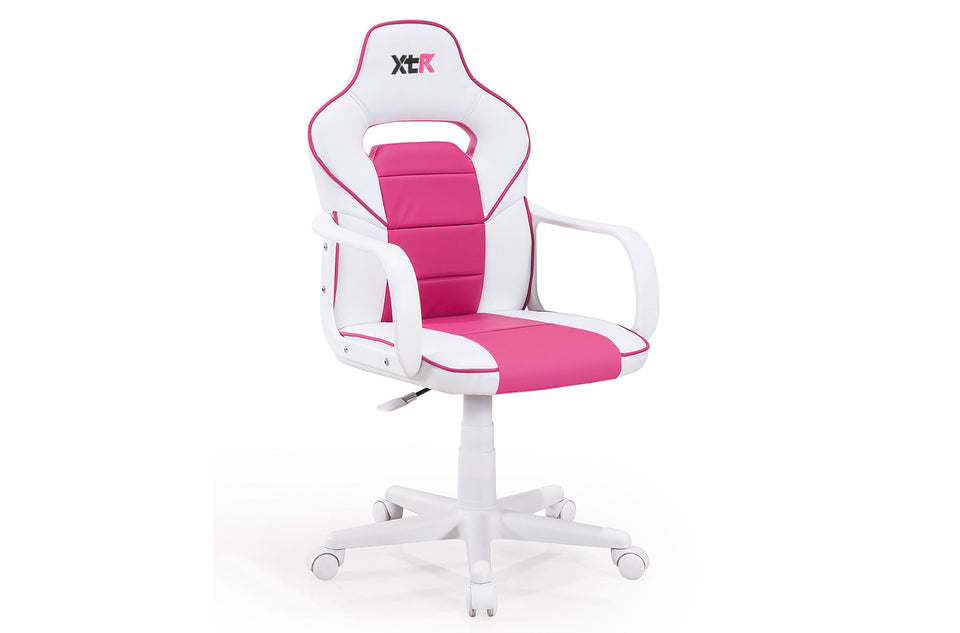

Voici la notice de montage de la chaise de bureau gaming XTR Junior de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Chaise de bureau gaming junior avec piétement à cinq roulettes, vérin à gaz avec soufflet, mécanisme sous l'assise, deux accoudoirs et dossier. On monte le piétement avec les roulettes, le vérin et le soufflet ; on visse le mécanisme sous l'assise ; on emboîte l'assise sur le vérin puis on fixe les accoudoirs et le dossier avec les vis livrées déjà en place sur l'assise et sur le dossier. Pèse 9 kg.
Fiches des produits : Chaise de bureau gaming XTR Junior blanc, Chaise de bureau gaming XTR Junior noir.
Contenu du colis
Pièces
| Réf. | Pièce | Quantité |
|---|---|---|
| A | Roulette | 5 |
| B | Piétement étoile | 1 |
| C | Vérin à gaz | 1 |
| D | Soufflet télescopique du vérin | 1 |
| E | Assise | 1 |
| F | Dossier | 1 |
| J | Accoudoir | 2 |
| K | Mécanisme de l'assise avec manette | 1 |
Visserie et quincaillerie
| Réf. | Pièce | Quantité | Dimension |
|---|---|---|---|
| H | Vis | 4 | 6×16 mm |
| I | Vis (livrée montée sur E et F) | 6×30 mm |
Outils
La notice n’indique pas d’outil en dehors de ceux fournis ; gardez un tournevis cruciforme à portée de main.
Montage pas à pas
- Monter le piétement avec les roulettes et le vérin. Emboîtez à fond les 5 roulettes A dans les branches du piétement B. Insérez le vérin C au centre du piétement et posez le soufflet D par-dessus.
- Visser le mécanisme sous l'assise. Posez l'assise E à l'envers, appuyez le mécanisme K sur les quatre trous, manette du côté indiqué, et fixez-le avec les 4 vis H.
- Retirer les vis de l'assise et l'emboîter sur le vérin. Dévissez les vis I livrées en place sur les côtés de l'assise E (ce sont celles qui tiennent les accoudoirs). Emboîtez l'assise avec son mécanisme sur le vérin C en poussant vers le bas.
- Fixer les accoudoirs. Présentez chaque accoudoir J sur le côté de l'assise et fixez-le avec les vis I retirées auparavant.
- Retirer les vis du dossier. Dévissez les vis I livrées en place sur les côtés du dossier F ; ce sont celles qui tiennent les accoudoirs au dossier.
- Fixer le dossier. Placez le dossier F entre les accoudoirs et fixez-le de chaque côté avec les vis I.
Conseils avant de commencer
- Posez l’assise à l’envers sur une surface douce pour ne pas marquer le revêtement.
- Serrez les pieds en croix et resserrez-les après trois mois d’usage : il est normal qu’ils prennent un peu de jeu.
- Collez des patins en feutre sous les pieds avant la première utilisation si le sol est en parquet.
Avertissements du fabricant
- Les vis de fixation des accoudoirs arrivent déjà en place sur l'assise et sur le dossier : ne les cherchez pas dans le sachet de quincaillerie.
Télécharger la notice en PDF
Notice de montage de la chaise de bureau gaming XTR Junior (PDF)
Produits qui se montent avec cette notice
| Produit | SKU | Dimensions | Poids |
|---|---|---|---|
| Chaise de bureau gaming XTR Junior blanc | 0032650014842 | 9 kg | |
| Chaise de bureau gaming XTR Junior noir | 0032650014817 | 9 kg |
Questions fréquentes
Combien de personnes faut-il pour monter la chaise de bureau gaming XTR Junior ?
La notice ne le précise pas ; au-delà de 25 kg, mieux vaut être deux.
De quels outils ai-je besoin ?
La notice n’indique pas d’outil en dehors de ceux fournis ; gardez un tournevis cruciforme à portée de main.
Où se trouve la notice d’origine ?
La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
