Cómo montar la cómoda Bergen: instrucciones paso a paso

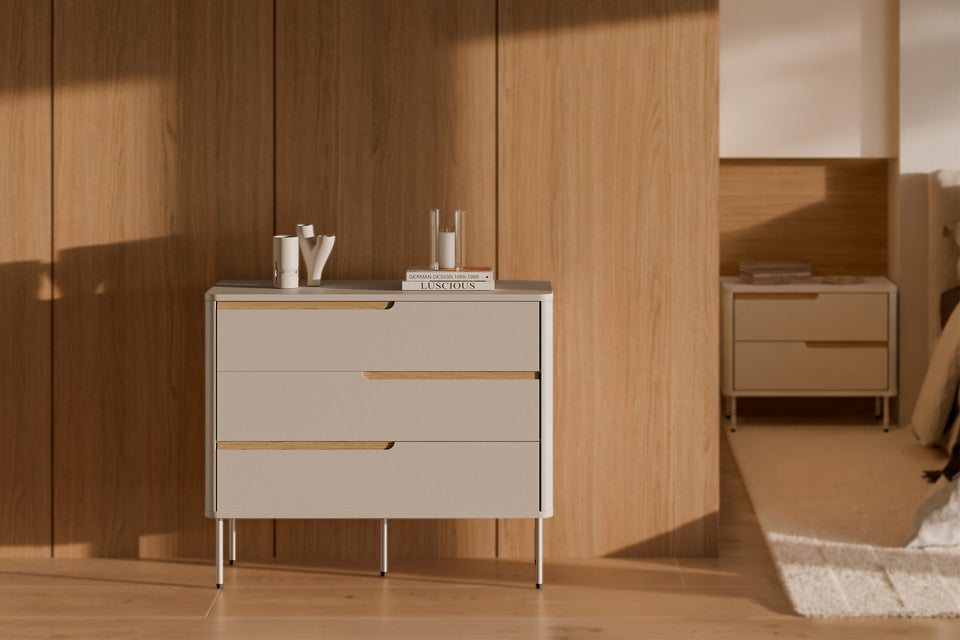

Estas son las instrucciones de montaje de la cómoda Bergen de Kifoni, explicadas paso a paso a partir del manual del fabricante. Cómoda de tres cajones (1000 × 400 mm, 645 mm de cuerpo más 210 mm de patas), con patas metálicas finas atornilladas bajo la base, guías de extensión, traseras de madera y anclaje a pared. Se atornillan las guías a los laterales, se preparan los paneles con tacos y pernos, se monta el cuerpo tumbado con excéntricas y tornillos de unión, se atornillan las cinco patas y se tapan las cabezas. Después se pone la cómoda de pie, se fijan las traseras, se ancla a la pared y se montan los tres cajones para meterlos en sus guías. Llega en 2 paquetes. Pesa 49 kg.

Ficha del producto: Cómoda Bergen (SKU SC-00MB426133).

Qué viene en la caja

Piezas

Tornillería y herrajes

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

Montaje paso a paso

1. Atornillar las guías a los laterales. Pon los laterales 3 y 4 con la cara interior hacia arriba y atornilla los perfiles de guía N-1 sobre las marcas, tres en cada lateral, con los tornillos V1. Usa los agujeros señalados como Front y Back y respeta la orientación: el extremo Front va hacia el frente de la cómoda.
2. Meter los tacos, los pernos y las escuadras de anclaje. Empuja a mano los 10 tacos B en los cantos de la tapa 1 y la base 2, y enrosca los 8 pernos A en los agujeros marcados de la tapa 1, la base 2 y los laterales 3 y 4. En la cara interior de la tapa 1 atornilla además las 2 escuadras de anclaje F2-1, dejándolas apretadas solo al 80 %.
3. Unir el travesaño superior a los laterales. Encaja 2 excéntricas C en los laterales 3 y 4, presenta el travesaño 5 entre ellos siguiendo las flechas y gira las excéntricas para bloquearlo.
4. Cerrar el cuerpo tumbado. Con el conjunto tumbado, encaja 6 excéntricas C y une la tapa 1 y la base 2 a los laterales 3 y 4. Coloca al mismo tiempo el montante central 6 y los dos paneles traseros 7 en la parte de atrás, mete los pernos A en las excéntricas y gíralas para bloquearlas.
5. Apretar los tornillos de unión. Atornilla los 6 tornillos de unión Q por fuera de los laterales con la llave Allen H para que el cuerpo quede firme y cuadrado.
6. Atornillar las cinco patas. Con la cómoda todavía tumbada y la base hacia arriba, coloca las 4 patas J1 en las esquinas y la pata central J2 en el centro del borde trasero. Fija cada pletina con 3 tornillos G, poniendo en cada tornillo una arandela de presión Z1 y una arandela plana Z2, y aprieta con la llave Allen H.
7. Tapar las cabezas de las excéntricas. Coloca a presión 8 tapones D sobre las cabezas de las excéntricas que quedan a la vista en los laterales.
8. Poner la cómoda de pie y fijar las traseras. Levanta la cómoda y apóyala sobre sus patas. Por detrás, sujeta los dos paneles traseros 7 y el montante central 6 con las 12 escuadras E, atornillando cada una con el destornillador de estrella.
9. Anclar la cómoda a la pared. Arrima la cómoda a la pared, gira las escuadras F2-1 de la tapa hacia atrás dejándolas al 90 % y marca los agujeros. Taladra, mete los tacos F2-2, atornilla con los tornillos F2-3 y termina de apretar las escuadras al 100 %.
10. Preparar las piezas de cada cajón. Para cada cajón, enrosca 10 pernos O en los agujeros del frente (8 o 9), la trasera 10 y los laterales 11 y 12. Repite el paso tres veces.
11. Armar la caja del cajón. Encaja 10 excéntricas P en los laterales 11 y 12, la trasera 10 y el refuerzo central 13, únelos al frente metiendo los pernos O y gira las excéntricas para bloquearlas. Desliza el fondo 14 por sus ranuras. Repite el paso tres veces.
12. Atornillar las guías del cajón y tapar las excéntricas. Atornilla los 2 perfiles de guía N-2 en la parte baja de los laterales del cajón con 4 tornillos V1, con el extremo Front hacia el frente, y coloca a presión 10 tapones D sobre las excéntricas. Repite el paso tres veces.
13. Meter los cajones en sus guías. Alinea los perfiles N-2 de cada cajón con los perfiles N-1 del mueble y empuja hasta que enganchen. Coloca los frentes 8 arriba y abajo y el frente 9 en el cajón central. Si algún cajón queda torcido, afloja sus tornillos al 90 %, ajústalo en altura y vuelve a apretar al 100 %.
14. Comprobar el montaje. La cómoda está terminada. Revisa que los tres cajones abran y cierren sin rozar, que las cinco patas apoyen bien y que el anclaje a pared quede apretado.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarla entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Aprieta las escuadras de anclaje solo al 80 % al principio; se aprietan del todo al fijar el mueble a la pared.
• Fija la cómoda a la pared con las escuadras F antes de usarla.

Descargar el manual en PDF

Manual de montaje de la cómoda Bergen (PDF)

Productos que se montan con estas instrucciones

Preguntas frecuentes

¿Cuántas personas hacen falta para montar la cómoda Bergen?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
