Cómo montar la cómoda Trento: instrucciones paso a paso

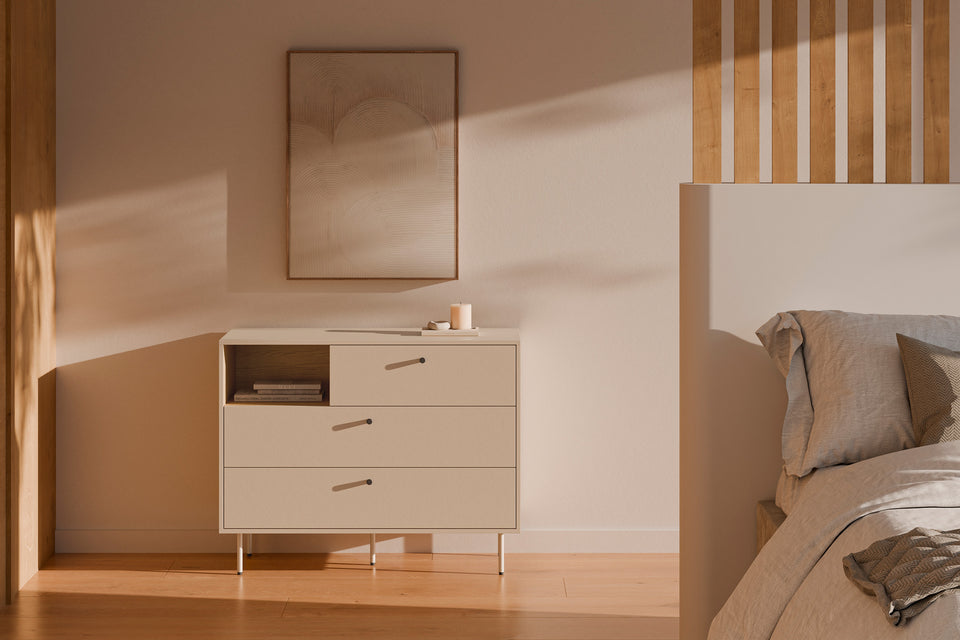

Estas son las instrucciones de montaje de la cómoda Trento de Kifoni, explicadas paso a paso a partir del manual del fabricante. Cómoda de tres cajones (uno pequeño arriba a la derecha y dos anchos abajo) con un hueco abierto en la parte superior izquierda, patas metálicas atornilladas y anclaje a pared. Medidas: 1000 mm de ancho, 400 mm de fondo y 790 mm de alto. Se preparan los paneles con tacos, pernos y guías, se monta el cuerpo tumbado con excéntricas y tornillos de unión, se cierra con la base y las traseras, se tapan las cabezas, se atornillan las patas, se pone la cómoda de pie, se fijan las traseras con escuadras y se ancla a la pared. Después se montan los tres cajones, se les ponen los pomos y las guías y se meten en el mueble. Llega en 2 paquetes. Pesa 42 kg.

Ficha del producto: Cómoda Trento (SKU SC-00MB506133).

Qué viene en la caja

Piezas

Tornillería y herrajes

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

Montaje paso a paso

1. Clavar los tacos de madera. Coloca los paneles 1, 2, 3, 4 y 6 con la cara interior hacia arriba (la tapa 1 va del revés) y mete los 16 tacos B en los agujeros de los cantos, empujándolos hasta el fondo.
2. Enroscar los pernos y las escuadras de anclaje. Enrosca los 10 pernos A en los agujeros marcados de la tapa 1 y de los laterales 3 y 4. En la cara del revés de la tapa 1, atornilla además las 2 escuadras de anclaje F-1, apretándolas solo al 80 % para poder girarlas más adelante.
3. Atornillar las guías a los laterales y al divisor. Separa cada guía N en sus dos perfiles y fija los 6 perfiles N-1 a los laterales 3 y 4 y al divisor 5 con 12 tornillos V1. Respeta el dibujo de posición de agujeros: el extremo marcado Front va hacia el frente del mueble.
4. Montar el cuerpo tumbado. Encaja las 10 excéntricas C en sus agujeros con la flecha hacia el canto. Une tumbados la tapa 1, los laterales 3 y 4, la balda 6 y el divisor 5, mete los pernos A en las excéntricas C y gíralas para bloquearlas. Desliza el panel trasero superior 7 en sus ranuras.
5. Fijar la balda con los tornillos de unión. Atornilla 2 tornillos Q desde fuera de los laterales hasta la balda 6, apretándolos con la llave Allen H.
6. Cerrar con la base y la trasera inferior. Presenta la base 2 y deslízala en su sitio junto con el panel trasero inferior 8, siguiendo las flechas. Fíjala con 4 tornillos Q apretados con la llave Allen H y comprueba que la caja queda cuadrada.
7. Tapar las cabezas de las excéntricas. Coloca a presión 10 tapones D sobre las excéntricas que quedan a la vista.
8. Atornillar las patas. Con el cuerpo todavía tumbado y la base hacia arriba, presenta las 4 patas J-1 en las esquinas y la pata central J-2 en el centro del borde trasero. Atorníllalas con los tornillos G1, poniendo en cada uno una arandela de presión Z1 y una arandela plana Z2, y aprieta con la llave Allen H.
9. Poner la cómoda de pie y fijar las traseras. Levanta la cómoda y apóyala sobre sus patas. Por detrás, sujeta los paneles traseros 7 y 8 a los laterales, a la tapa y a la balda con las 14 escuadras E, atornillando cada una con el destornillador de estrella.
10. Anclar la cómoda a la pared. Arrima la cómoda a la pared, gira las escuadras F-1 de la tapa hacia atrás dejándolas al 90 % y marca los agujeros. Taladra, mete los 2 tacos F2-2, atornilla con los 2 tornillos F2-3 y termina de apretar las escuadras al 100 %.
11. Enroscar los pernos de los cajones. En cada uno de los dos cajones anchos, enrosca 10 pernos O en los agujeros del frente 11, la trasera 12 y los laterales 13 y 14. En el cajón pequeño, enrosca 8 pernos O en el frente 9, la trasera 10 y sus laterales 13 y 14.
12. Armar las cajas de los cajones. Para cada cajón ancho, encaja 10 excéntricas P, une el frente 11 con los laterales 13 y 14, la trasera 12 y el refuerzo central 17, gira las excéntricas para bloquearlas y desliza el fondo 16 por sus ranuras. Repite en el cajón pequeño con 8 excéntricas P, el frente 9, la trasera 10 y el fondo 15.
13. Poner los pomos, las guías y los tapones. Atornilla los 3 pomos U-2 desde el interior de los frentes con los tornillos U-1. Fija después los 6 perfiles N-2 en la parte baja de los laterales de cada cajón con 12 tornillos V1, con el extremo Front hacia el frente, y coloca a presión los 28 tapones D sobre las excéntricas.
14. Meter los cajones en sus guías. Alinea los perfiles N-2 de cada cajón con los perfiles N-1 del mueble y empuja hasta que enganchen. Si un cajón queda torcido, afloja su tornillo de regulación al 90 %, súbelo o bájalo y vuelve a apretarlo al 100 %.
15. Sacar un cajón si necesitas ajustarlo. Abre el cajón hasta el tope, baja la palanca H de una guía y sube la de la otra, y tira del cajón hacia ti.
16. Comprobar el montaje. La cómoda está terminada. Revisa que los tres cajones abran y cierren sin rozar, que el mueble quede nivelado sobre sus patas y que las escuadras de pared estén bien apretadas.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarla entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Aprieta las escuadras de anclaje solo al 80 % al principio; se aprietan del todo al fijar el mueble a la pared.
• Fija la cómoda a la pared con las escuadras F antes de usarla.

Descargar el manual en PDF

Manual de montaje de la cómoda Trento (PDF)

Productos que se montan con estas instrucciones

Preguntas frecuentes

¿Cuántas personas hacen falta para montar la cómoda Trento?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
