Cómo montar la cómoda Oslo: instrucciones paso a paso

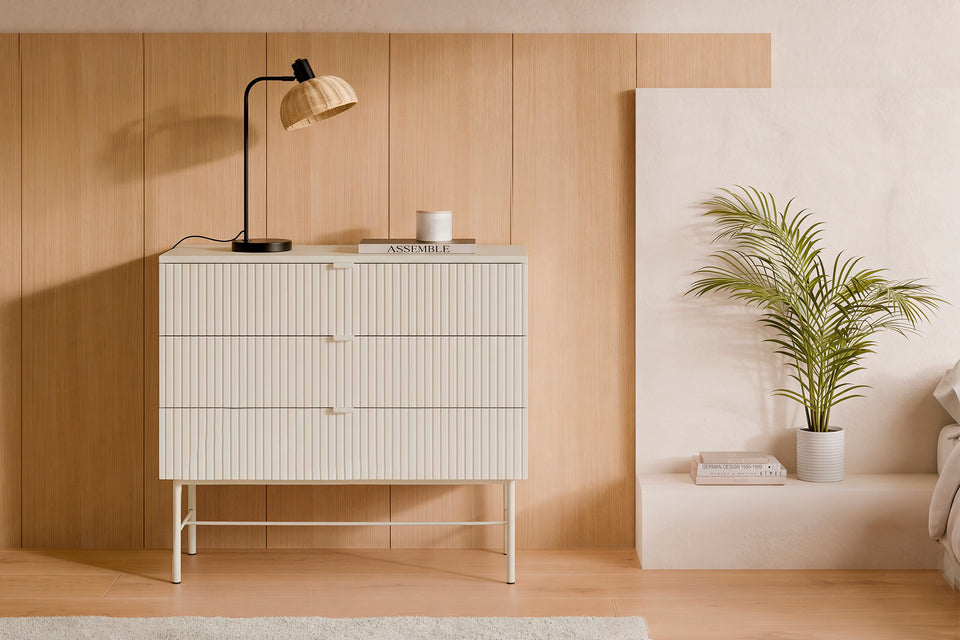

Estas son las instrucciones de montaje de la cómoda Oslo de Kifoni, explicadas paso a paso a partir del manual del fabricante. Cómoda de tres cajones con frentes acanalados (990 × 400 mm, 535 mm de cuerpo más 285 mm de patas), con estructura metálica de patas atornillada bajo el cuerpo, guías de extensión y anclaje a pared. Se preparan los paneles con tacos, pernos y guías, se monta el cuerpo tumbado con excéntricas y tornillos de unión, se tapan las cabezas, se monta la estructura metálica y se atornilla bajo el cuerpo, se pone la cómoda de pie, se fijan las traseras y se ancla a la pared. Después se montan los tres cajones y se introducen en sus guías. Llega en un solo paquete. Pesa 40 kg.

Ficha del producto: Cómoda Oslo (SKU SC-00MB476155).

Qué viene en la caja

Piezas

Tornillería y herrajes

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

Montaje paso a paso

1. Clavar los tacos de madera en la tapa y la base. Pon la tapa 1 y la base 2 con la cara interior hacia arriba y mete los 8 tacos B en los agujeros de los cantos, empujándolos hasta el fondo.
2. Enroscar los pernos y las escuadras de anclaje en la tapa. En la cara interior de la tapa 1, enrosca los 6 pernos A en los agujeros marcados. Atornilla además las 2 escuadras de anclaje F-1 en el borde trasero, apretándolas solo al 80 % para poder girarlas más adelante.
3. Atornillar las guías a los laterales. Fija los 6 perfiles de guía N-1 a la cara interior de los laterales 3 y 4, tres en cada uno, con 12 tornillos V1. Respeta la orientación: el extremo marcado Front va hacia el frente del mueble.
4. Montar el cuerpo tumbado. Encaja las 6 excéntricas C en sus agujeros y monta el cuerpo tumbado uniendo la tapa 1, la base 2, los laterales 3 y 4, el travesaño trasero 5 y los paneles traseros 6. Mete los pernos A en las excéntricas C y gíralas en el sentido de la flecha para bloquearlas.
5. Apretar los tornillos de unión. Con el cuerpo ya armado, atornilla los 6 tornillos de unión Q desde el exterior de los laterales usando la llave Allen H, para dejar la caja firme y cuadrada.
6. Tapar las cabezas de las excéntricas. Coloca a presión 6 tapones D sobre las cabezas de las excéntricas que quedan a la vista.
7. Montar la estructura metálica de patas. Une los dos laterales J-1 con el travesaño largo J-2 y los dos travesaños J-3, siguiendo las flechas, y fíjalos con 4 tornillos G1 apretándolos con la llave Allen H.
8. Atornillar la estructura bajo el cuerpo. Con el cuerpo todavía tumbado y la base hacia arriba, presenta la estructura J sobre ella y atorníllala con 6 tornillos G1, poniendo en cada uno una arandela de presión Z1 y una arandela plana Z2. Aprieta con la llave Allen H.
9. Poner la cómoda de pie y fijar las traseras. Levanta la cómoda y apóyala sobre sus patas. Por detrás, sujeta los paneles traseros 6 y el travesaño 5 a los laterales y a la tapa con las 16 escuadras E, atornillando cada una con el destornillador de estrella.
10. Anclar la cómoda a la pared. Arrima la cómoda a la pared, gira las escuadras F-1 de la tapa hacia atrás (todavía al 90 %) y marca los agujeros. Taladra, mete los tacos F2-2, atornilla con los tornillos F2-3 y termina de apretar las escuadras al 100 %.
11. Preparar las piezas de cada cajón. Para cada uno de los tres cajones, enrosca 10 pernos O en los agujeros del frente 7, la trasera 8 y los laterales 9 y 10. Atornilla además la escuadra U por dentro del frente 7 con sus 2 tornillos U-1. Repite el paso tres veces.
12. Armar la caja del cajón. Encaja 10 excéntricas P en los laterales 9 y 10, la trasera 8 y el refuerzo central 12, únelos al frente 7 metiendo los pernos O y gira las excéntricas para bloquearlas. Desliza el fondo 11 por sus ranuras. Repite el paso tres veces.
13. Tapar las excéntricas y atornillar las guías del cajón. Pon a presión 10 tapones D sobre las excéntricas P de cada cajón. Atornilla después los 2 perfiles de guía N-2 en la parte baja de los laterales 9 y 10 con 4 tornillos V1, con el extremo Front hacia el frente. Repite el paso tres veces.
14. Meter los cajones en sus guías. Alinea los perfiles N-2 de cada cajón con los perfiles N-1 del mueble y empuja el cajón hasta que enganche. Si algún cajón queda torcido, afloja sus tornillos al 90 %, ajústalo y vuelve a apretar al 100 %.
15. Sacar un cajón si necesitas ajustarlo. Para desmontar un cajón, abre hasta el tope, baja la palanca de una guía y sube la de la otra, y tira del cajón hacia ti.
16. Comprobar el montaje. La cómoda está terminada. Revisa que los tres cajones abran y cierren sin rozar, que el mueble esté nivelado y que las escuadras de pared estén bien apretadas.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarla entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Aprieta las escuadras de anclaje solo al 80 % al principio; se aprietan del todo al fijar el mueble a la pared.
• Fija la cómoda a la pared con las escuadras F antes de usarla.

Descargar el manual en PDF

Manual de montaje de la cómoda Oslo (PDF)

Productos que se montan con estas instrucciones

Preguntas frecuentes

¿Cuántas personas hacen falta para montar la cómoda Oslo?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
