Cómo montar la cómoda Sidney: instrucciones paso a paso
Índice del artículo

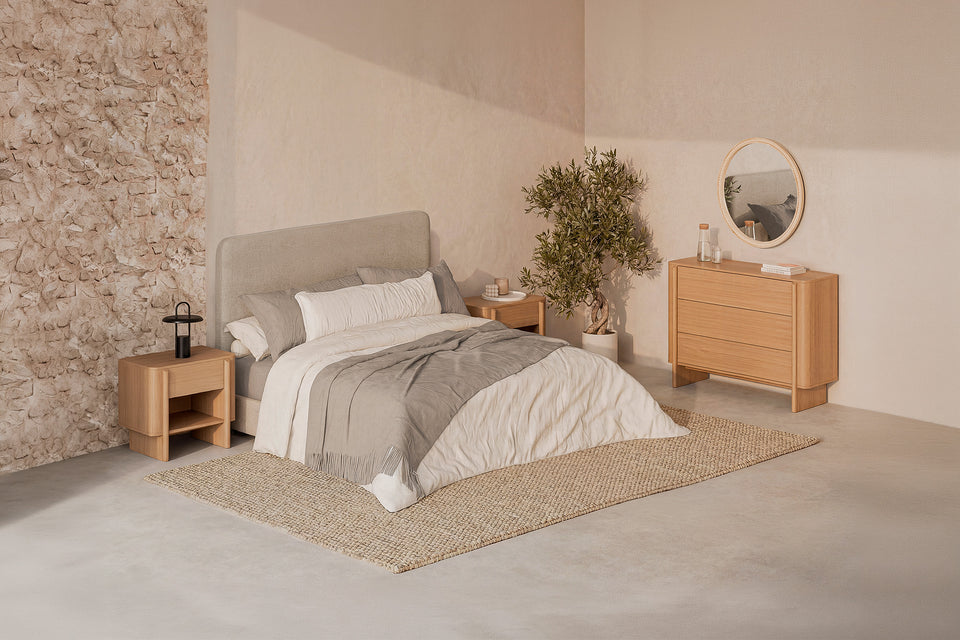

Estas son las instrucciones de montaje de la cómoda Sidney de Kifoni, explicadas paso a paso a partir del manual del fabricante. Cómoda de tres cajones (1000 × 420 × 800 mm) con tapa superior, laterales curvos de canto grueso, costados-pata, zócalo trasero, traseras encajadas, guías de extracción y escuadras de anclaje a pared. Se preparan todos los paneles con pernos y tacos encolados, se atornillan las escuadras de pared y las guías a los costados, se unen los laterales curvos con sus costados, se monta el zócalo y la base, se cierra el cuerpo tumbado con excéntricas, se tapan, se pone de pie y se ancla a la pared; después se montan los tres cajones, se les ponen las guías y se meten en el mueble. Llega en 2 paquetes. Pesa 60 kg.
Ficha del producto: Cómoda Sidney (SKU SC-00MB436107).
Qué viene en la caja
Piezas
| Ref. | Pieza | Cantidad |
|---|---|---|
| 1 | Tapa superior (1000 × 400 × 16 mm) | 1 |
| 2 | Base (777 × 400 × 16 mm) | 1 |
| 3 | Lateral curvo de canto grueso (604 × 396 × 75 mm) | 1 |
| 4 | Lateral curvo de canto grueso (604 × 396 × 75 mm) | 1 |
| 5 | Travesaño separador de cajones (777 × 80 × 16 mm) | 2 |
| 6 | Montante central de la trasera (588 × 100 × 16 mm) | 1 |
| 7 | Costado-pata (779 × 420 × 36 mm) | 1 |
| 8 | Costado-pata (779 × 420 × 36 mm) | 1 |
| 9 | Panel trasero (598 × 348 × 5 mm) | 2 |
| 10 | Frente de cajón (771 × 192 × 16 mm) | 3 |
| 11 | Trasera de cajón (733 × 150 × 12 mm) | 3 |
| 12 | Costado de cajón (350 × 150 × 12 mm) | 3 |
| 13 | Costado de cajón (350 × 150 × 12 mm) | 3 |
| 14 | Fondo de cajón (743 × 348 × 5 mm) | 3 |
| 15 | Listón interior del cajón (337 × 100 × 12 mm) | 3 |
| 16 | Travesaño del zócalo (777 × 60 × 18 mm) | 1 |
| 17 | Travesaño del zócalo (777 × 100 × 18 mm) | 1 |
| 18 | Taco de unión del zócalo (152 × 60 × 16 mm) | 1 |
Tornillería y herrajes
| Ref. | Pieza | Cantidad | Medida |
|---|---|---|---|
| A1 | Perno de doble rosca | 32 | M6 × 40 mm |
| A2 | Perno de doble rosca con camisa expansible | 4 | Ø8 × 40 mm |
| B | Taco de madera | 30 | Ø8 × 30 mm |
| C | Excéntrica | 32 | Ø15 × 12 mm |
| D | Tapón cubre-excéntrica | 62 | Ø21 mm |
| E | Escuadra de plástico con tornillo (para las traseras) | 8 | — |
| F2 | Kit de anclaje a pared: escuadra con tornillo M4 × 16 (F2-1), taco (F2-2) y tornillo (F2-3) | 2 | M4 × 16 mm |
| H | Llave Allen | 1 | — |
| K | Herraje regulador del frente de cajón con sus tornillos | 3 | — |
| N | Juego de guías de extracción (perfil de mueble N-1 y perfil de cajón N-2) | 3 | — |
| O | Perno de doble rosca (cajones) | 30 | — |
| P | Excéntrica (cajones) | 30 | — |
| Q | Tornillo de unión (confirmat) con hueco Allen | 4 | — |
| V1 | Tornillo de cabeza plana de estrella | 24 | M3,5 × 12 mm |
Herramientas
Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Cola de carpintero para los tacos B.
Montaje paso a paso
- Enroscar los pernos y encolar los tacos en los paneles. Enrosca los 32 pernos A1 en los agujeros marcados de los costados 7 y 8, la base 2, la tapa 1 y los travesaños del zócalo 16 y 17, trabajando siempre por la cara interior de cada panel. Pon una gota de cola en los agujeros de canto y clava los 30 tacos B hasta el fondo.
- Poner los pernos con camisa en la tapa. Enrosca los 4 pernos A2 en los agujeros correspondientes de la cara interior de la tapa 1.
- Atornillar las escuadras de anclaje a la tapa. Atornilla las 2 escuadras F2-1 en la zona trasera de la cara interior de la tapa 1. Apriétalas solo al 80 % para poder moverlas al anclar el mueble.
- Montar los herrajes reguladores del frente. Atornilla los 3 herrajes K con sus tornillos: uno en la cara interior de la tapa 1 y uno en cada travesaño 5. Son los topes que después regulan el frente de cada cajón.
- Atornillar las guías a los costados. Separa cada guía N en sus dos perfiles tirando de la pestaña: el perfil de mueble N-1 y el de cajón N-2. Atornilla los 6 perfiles N-1 (tres por lado) en las líneas marcadas de los costados 7 y 8 con los 12 tornillos V1, respetando el detalle de agujeros "Front / Back" para no montarlos del revés.
- Unir cada lateral curvo con su costado. Encaja 4 excéntricas C, dos en el lateral 4 y dos en el lateral 3. Empuja el lateral 4 contra el costado 8 y el lateral 3 contra el costado 7 hasta que los pernos entren en las excéntricas y gira cada una para bloquearla.
- Reforzar la unión con los tornillos de confirmat. Con cada conjunto tumbado, atornilla 2 tornillos Q en la unión de 8 con 4 y otros 2 en la de 7 con 3, usando la llave Allen H.
- Armar el zócalo trasero. Encaja 2 excéntricas C en el taco 18 y únelo a los travesaños 17 y 16, uno por cada cara, girando las excéntricas para fijarlos.
- Fijar el zócalo a la base. Presenta el conjunto 16-18-17 contra el canto de la base 2 y fíjalo con 4 excéntricas C.
- Montar el cuerpo tumbado. Con todo tumbado, une la base 2 y los dos travesaños 5 al conjunto 4+8 por un lado y al conjunto 3+7 por el otro, encajando los pernos en las 14 excéntricas C y girándolas para bloquear.
- Encajar las traseras y cerrar con la tapa. Desliza los dos paneles traseros 9 y el montante 6 por las ranuras de la parte de atrás. Coloca la tapa 1 sobre el cuerpo y fíjala con las 8 excéntricas C restantes.
- Tapar las excéntricas. Coloca a presión los 32 tapones D sobre todas las excéntricas C que queden a la vista.
- Poner el mueble de pie y fijar las traseras. Levanta la cómoda y ponla de pie. Por la parte trasera, sujeta los paneles 9 y el montante 6 con las 8 escuadras E, atornillando cada una con el destornillador de estrella.
- Anclar la cómoda a la pared. Arrima el mueble a la pared y desliza las escuadras F2-1, que están apretadas al 90 %, hasta marcar los agujeros. Taladra, mete los 2 tacos F2-2 y atornilla las escuadras con los 2 tornillos F2-3. Termina apretando las escuadras al 100 %.
- Preparar los paneles de los cajones. Para cada uno de los 3 cajones, enrosca 10 pernos O en los agujeros marcados de la trasera 11, el frente 10 y los costados 12 y 13.
- Armar las cajas de los cajones. Monta cada cajón con la trasera 11, los costados 12 y 13, el listón 15 y el frente 10, deslizando el fondo 14 por las ranuras. Fija las uniones con 10 excéntricas P por cajón, girando cada una en el sentido de la flecha. Repite el montaje tres veces.
- Atornillar las guías a los cajones. Atornilla los 2 perfiles N-2 en los costados de cada cajón con 4 tornillos V1, siguiendo el detalle de agujeros "Front / Back". Tapa después los agujeros vistos con los 10 tapones D de cada cajón.
- Meter los cajones y regular los frentes. Introduce cada cajón 10 empujando los perfiles N-2 dentro de los N-1 del mueble hasta oír el enganche. Ajusta la altura y la profundidad del frente girando el herraje K y el tornillo de la guía: déjalo al 90 % mientras regulas y apriétalo al 100 % cuando el frente esté alineado.
- Saber cómo sacar y volver a poner los cajones. Para sacar un cajón, ábrelo del todo y acciona las palancas de desbloqueo de las dos guías: la de un lado hacia abajo y la del otro hacia arriba. Después tira del cajón. Para volver a montarlo, encaja los perfiles y empuja hasta el tope.
- Comprobar el montaje. La cómoda está terminada. Revisa que los tres cajones deslicen bien, que los frentes queden alineados y que el mueble esté nivelado y bien sujeto a la pared.
Consejos antes de empezar
- Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
- Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
- Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.
Avisos del fabricante
- Se recomienda montarla entre dos personas.
- No golpees las piezas con martillo; encájalas a mano.
- Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
- Aprieta las escuadras de anclaje al 80 % al ponerlas y solo al 100 % cuando el mueble ya esté fijado a la pared.
- Fija la cómoda a la pared con las escuadras F2 antes de usarla.
- Si algo no queda claro, consulta el manual o pregunta antes de seguir.
Descargar el manual en PDF
Manual de montaje de la cómoda Sidney (PDF)
Productos que se montan con estas instrucciones
| Producto | SKU | Medidas | Peso |
|---|---|---|---|
| Cómoda Sidney | SC-00MB436107 | 100 × 42 × 80 cm | 60 kg |
Preguntas frecuentes
¿Cuántas personas hacen falta para montar la cómoda Sidney?
El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.
¿Qué herramientas necesito?
Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Cola de carpintero para los tacos B.
¿Dónde están las instrucciones originales?
El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
