Cómo montar la cómoda Treviso: instrucciones paso a paso

Índice del artículo

1. Qué viene en la caja
2. Herramientas
3. Montaje paso a paso
4. Consejos antes de empezar
5. Descargar el manual en PDF
6. Productos que se montan con estas instrucciones
7. Preguntas frecuentes
8. Guías relacionadas

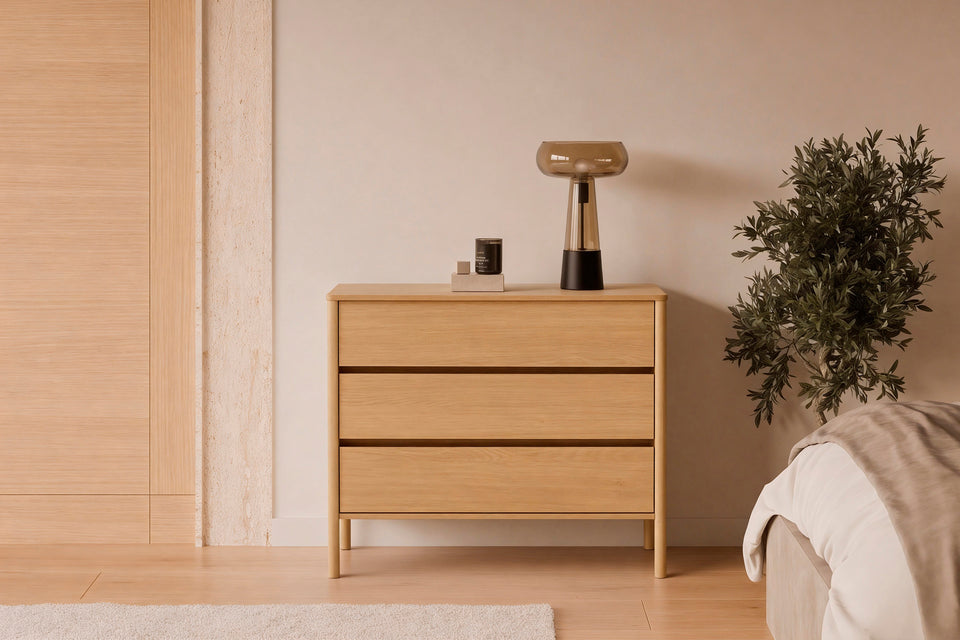

Estas son las instrucciones de montaje de la cómoda Treviso de Kifoni, explicadas paso a paso a partir del manual del fabricante. Cómoda de tres cajones de 1000 × 400 mm y 780 mm de alto, con laterales de patas integradas, traseras encajadas, guías de extensión y correa antivuelco. Se preparan los paneles con tacos, pernos y guías, se unen los laterales con los travesaños, se cierra el cuerpo tumbado con la tapa, la base y las traseras, se aprietan los tornillos de unión y se tapan las excéntricas. Después se pone la cómoda de pie, se fijan las traseras, se ancla a la pared y se montan y colocan los tres cajones. Llega en un solo paquete. Pesa 38 kg.

Ficha del producto: Cómoda Treviso (SKU SC-00MB486107).

Qué viene en la caja

Piezas

Ref.	Pieza	Cantidad
1	Tapa superior (1000 × 400 × 16 mm)	1
2	Base (979 × 379 × 16 mm)	1
3	Lateral con patas (766 × 396 × 35 mm)	1
4	Lateral con patas (766 × 396 × 35 mm)	1
5	Travesaño frontal (926 × 45 × 16 mm)	2
6	Panel trasero central (591 × 200 × 16 mm)	1
7	Panel trasero (601 × 380 × 5 mm)	2
8	Frente de cajón (920 × 179 × 16 mm)	3
9	Trasera de cajón (883 × 120 × 12 mm)	3
10	Lateral de cajón (300 × 120 × 12 mm)	3
11	Lateral de cajón (300 × 120 × 12 mm)	3
12	Fondo de cajón (893 × 298 × 5 mm)	3
13	Refuerzo central del cajón (287 × 100 × 12 mm)	3

Tornillería y herrajes

Ref.	Pieza	Cantidad	Medida
A	Perno de doble rosca	10	M6 × 40 mm
B	Taco de madera	12	Ø8 × 30 mm
C	Excéntrica	10	Ø15 × 12 mm
D	Tapón cubre-excéntrica	40	Ø21 mm
E	Escuadra de plástico con tornillo (para las traseras)	16	—
F	Kit antivuelco: correa con dos placas, tacos y tornillos	1	—
H	Llave Allen	1	—
O	Perno de doble rosca (cajones)	30	—
P	Excéntrica (cajones)	30	—
Q	Tornillo de unión (confirmat) con hueco Allen	6	—
N	Juego de guías de cajón: perfil de mueble (N-1) y perfil de cajón (N-2)	3	—
V1	Tornillo de cabeza avellanada con estrella	24	—

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

Montaje paso a paso

1. Clavar los tacos de madera. Pon la tapa 1 y la base 2 con la cara interior hacia arriba y los laterales 3 y 4 con la cara interior a la vista. Mete los 12 tacos B en los agujeros marcados, empujándolos hasta el fondo.
2. Enroscar los pernos de doble rosca. Enrosca los 10 pernos A en los agujeros marcados de la cara interior de la tapa 1 y de los laterales 3 y 4.
3. Atornillar las guías a los laterales. Fija los 6 perfiles de guía N-1 a la cara interior de los laterales 3 y 4, tres en cada uno, con 12 tornillos V1. Respeta la orientación: el extremo marcado Front va hacia el frente del mueble.
4. Unir los travesaños a los laterales. Encaja 4 excéntricas C en los extremos de los dos travesaños 5 y únelos a los laterales 3 y 4 metiéndolos en los pernos A. Gira cada excéntrica en el sentido de la flecha para bloquearla.
5. Cerrar el cuerpo con la tapa, la base y las traseras. Con el conjunto tumbado, desliza los dos paneles traseros 7 y el panel central 6 por sus ranuras, y cierra con la tapa 1 y la base 2 usando 6 excéntricas C sobre los pernos A. Gíralas para bloquearlas.
6. Apretar los tornillos de unión. Atornilla los 6 tornillos de unión Q desde el exterior de los laterales con la llave Allen H, para dejar el cuerpo firme y cuadrado.
7. Tapar las cabezas de las excéntricas. Coloca a presión 10 tapones D sobre las excéntricas C que quedan a la vista.
8. Poner la cómoda de pie y fijar las traseras. Levanta la cómoda y apóyala sobre sus patas. Por detrás, sujeta los paneles traseros 7 y el panel central 6 a los laterales, a la tapa y a la base con las 16 escuadras E, atornillando cada una con el destornillador de estrella.
9. Anclar la cómoda a la pared. Atornilla una placa del kit F al borde trasero de la tapa 1 y la otra a la pared, taladrando y metiendo antes su taco. Une las dos con la correa y tensa para que el mueble no pueda volcar.
10. Preparar las piezas de cada cajón. Para cada uno de los tres cajones, enrosca 10 pernos O en los agujeros del frente 8, la trasera 9 y los laterales 10 y 11. Repite el paso tres veces.
11. Armar la caja del cajón. Encaja 10 excéntricas P en los laterales 10 y 11, la trasera 9 y el refuerzo central 13, une las piezas al frente 8 metiendo los pernos O y gira las excéntricas para bloquearlas. Desliza el fondo 12 por sus ranuras. Repite el paso tres veces.
12. Atornillar las guías del cajón y tapar las excéntricas. Atornilla los 2 perfiles de guía N-2 en la parte baja de los laterales 10 y 11 con 4 tornillos V1, con el extremo Front hacia el frente. Pon después 10 tapones D sobre las excéntricas P. Repite el paso tres veces.
13. Meter los cajones en sus guías. Alinea los perfiles N-2 de cada cajón con los perfiles N-1 del mueble y empuja el cajón hasta que enganche. Si algún cajón queda torcido, afloja sus tornillos al 90 %, ajusta la altura y vuelve a apretar al 100 %.
14. Sacar un cajón si necesitas ajustarlo. Para desmontar un cajón, ábrelo hasta el tope, baja la palanca de una guía y sube la de la otra, y tira del cajón hacia ti.
15. Comprobar el montaje. La cómoda está terminada. Revisa que los tres cajones abran y cierren sin rozar, que el mueble esté nivelado y que la correa antivuelco esté bien tensada.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarla entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Fija la cómoda a la pared con la correa antivuelco F antes de usarla.

Descargar el manual en PDF

Manual de montaje de la cómoda Treviso (PDF)

Productos que se montan con estas instrucciones

Producto	SKU	Medidas	Peso
Cómoda Treviso	SC-00MB486107	100 × 40 × 78 cm	38 kg

Preguntas frecuentes

¿Cuántas personas hacen falta para montar la cómoda Treviso?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
