Cómo montar el sinfonier Lugano: instrucciones paso a paso

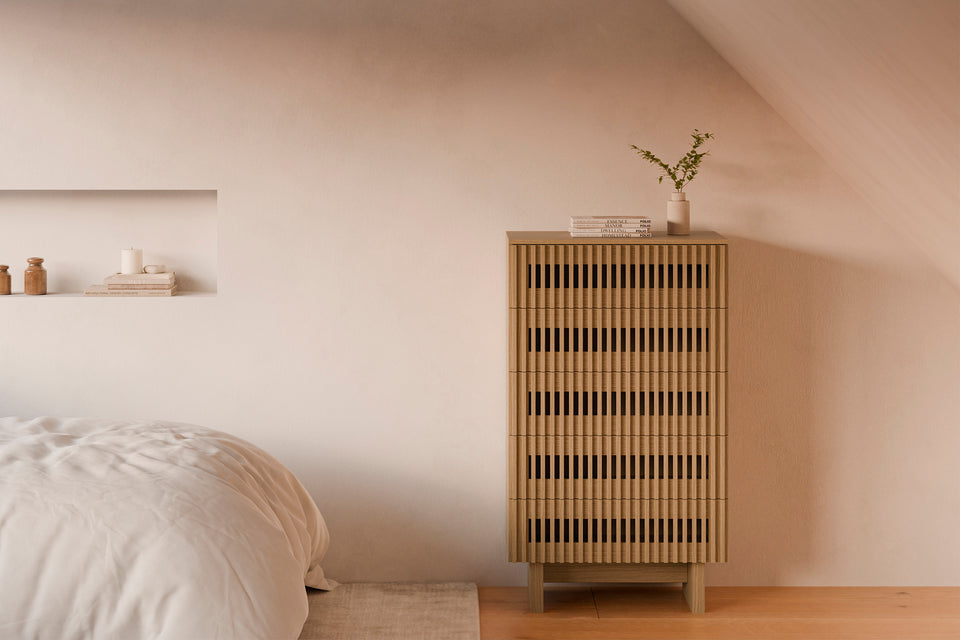

Estas son las instrucciones de montaje del sinfonier Lugano de Kifoni, explicadas paso a paso a partir del manual del fabricante. Sinfonier de 700 × 400 mm y 1200 mm de alto, con cinco cajones de frente acanalado sobre guías de extensión y una base de dos pies unidos por un travesaño. Incluye kit de anclaje a pared. Se preparan los paneles con pernos, tacos y guías, se monta el cuerpo tumbado con excéntricas y tornillos de unión, se arma aparte la base de pies y se une al cuerpo, se tapan las cabezas, se fijan las traseras y se ancla a la pared. Después se montan los cinco cajones, iguales entre sí, y se introducen en sus guías. Llega en 2 paquetes. Pesa 48 kg.

Ficha del producto: Sinfonier Lugano (SKU SC-00MB446307).

Qué viene en la caja

Piezas

Tornillería y herrajes

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

Montaje paso a paso

1. Poner los pernos y encolar los tacos. Coloca los paneles con la cara interior hacia arriba y enrosca los 22 pernos A en los agujeros marcados de la tapa 1, la base 2, los laterales 3 y 4 y los dos pies 15. Echa una gota de cola en cada agujero de canto y mete los 16 tacos B hasta el fondo.
2. Atornillar las escuadras de anclaje en la tapa. En la cara interior de la tapa 1, atornilla las 2 escuadras de anclaje F-1 junto al borde trasero. Apriétalas solo al 80 %: más adelante hay que poder girarlas.
3. Montar las guías en los laterales. Separa las dos mitades de cada guía N empujando su palanca. Atornilla los 10 perfiles de mueble N-1 a la cara interior de los laterales 3 y 4, cinco en cada uno, con 20 tornillos V1. Respeta los agujeros marcados Front y Back del detalle.
4. Unir el travesaño a los laterales. Encaja 4 excéntricas C y une el travesaño intermedio 5 a los laterales 4 y 3, metiendo los pernos A en sus alojamientos. Gira cada excéntrica con el destornillador para bloquearla.
5. Cerrar el cuerpo. Encaja 8 excéntricas C más y monta el cuerpo tumbado uniendo la tapa 1, la base 2, los laterales 3 y 4, el montante trasero 6 y los dos paneles traseros 7, que se deslizan por sus ranuras. Bloquea todas las excéntricas.
6. Apretar los tornillos de unión. Con el cuerpo ya armado, atornilla los 4 tornillos de unión Q desde el exterior con la llave Allen H para dejar la caja firme y cuadrada.
7. Armar la base de pies. Encaja 4 excéntricas C en los dos pies 15 y únelos al travesaño 14, metiendo sus pernos A. Gira las excéntricas para bloquear el conjunto.
8. Unir la base al cuerpo. Acerca la base de pies a la parte baja del cuerpo, mete los pernos en sus agujeros y bloquéala con 6 excéntricas C más.
9. Tapar las cabezas de las excéntricas. Pon a presión con el dedo los 22 tapones D sobre las cabezas de las excéntricas del cuerpo que quedan a la vista.
10. Poner el mueble de pie y fijar las traseras. Levanta el sinfonier y apóyalo sobre sus pies. Por detrás, sujeta los dos paneles traseros 7 y el montante 6 a los laterales, la tapa y la base con las 12 escuadras E, atornillando cada una con el destornillador de estrella.
11. Anclar el mueble a la pared. Arrima el sinfonier a la pared y gira las escuadras F-1 hacia atrás, todavía al 90 %. Marca los agujeros, taladra, mete los 2 tacos F-2 y atornilla los 2 tornillos F-3. Termina de apretar las escuadras al 100 %.
12. Preparar las piezas de cada cajón. Para cada cajón, enrosca 10 pernos O en los agujeros del frente 8, la trasera 9 y los laterales 10 y 11. Repite la operación cinco veces, una por cajón.
13. Armar la caja del cajón. Encaja 10 excéntricas P en la trasera 9, los laterales 10 y 11 y el refuerzo central 13, únelos al frente 8 metiendo los pernos O y gíralas para bloquearlas. Desliza el fondo 12 por sus ranuras. Repite el paso con los cinco cajones.
14. Guías del cajón y tapones. Atornilla los 2 perfiles de cajón N-2 en la parte baja de los laterales de cada cajón con 4 tornillos V1, en los agujeros Front y Back que marca el detalle. Pon después a presión 10 tapones D sobre las excéntricas P. Repite con los cinco cajones.
15. Meter los cajones en sus guías. Alinea los perfiles N-2 de cada cajón con los perfiles N-1 del mueble y empuja hasta que enganchen, empezando por el de arriba. Si algún frente 8 queda desnivelado, afloja su tornillo al 90 %, ajústalo y vuelve a apretar al 100 %.
16. Sacar un cajón si necesitas ajustarlo. Para desmontar un cajón, ábrelo hasta el tope, baja la palanca de una guía y sube la de la otra, y tira del cajón hacia ti.
17. Comprobar el montaje. El sinfonier está terminado. Comprueba que los cinco cajones abren y cierran sin rozar, que los frentes quedan alineados y que las escuadras de pared están bien apretadas.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarlo entre dos personas.
• Monta sobre una superficie blanda, como una alfombra o el cartón del embalaje, para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Aprieta las escuadras de anclaje solo al 80 % al principio; se aprietan del todo al fijar el mueble a la pared.
• Fija el sinfonier a la pared con las escuadras F antes de usarlo: es un mueble alto y estrecho.
• Si tienes dudas, consulta el manual o llama antes de seguir.

Descargar el manual en PDF

Manual de montaje del sinfonier Lugano (PDF)

Productos que se montan con estas instrucciones

Preguntas frecuentes

¿Cuántas personas hacen falta para montar el sinfonier Lugano?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
