Cómo montar el sinfonier Trento: instrucciones paso a paso

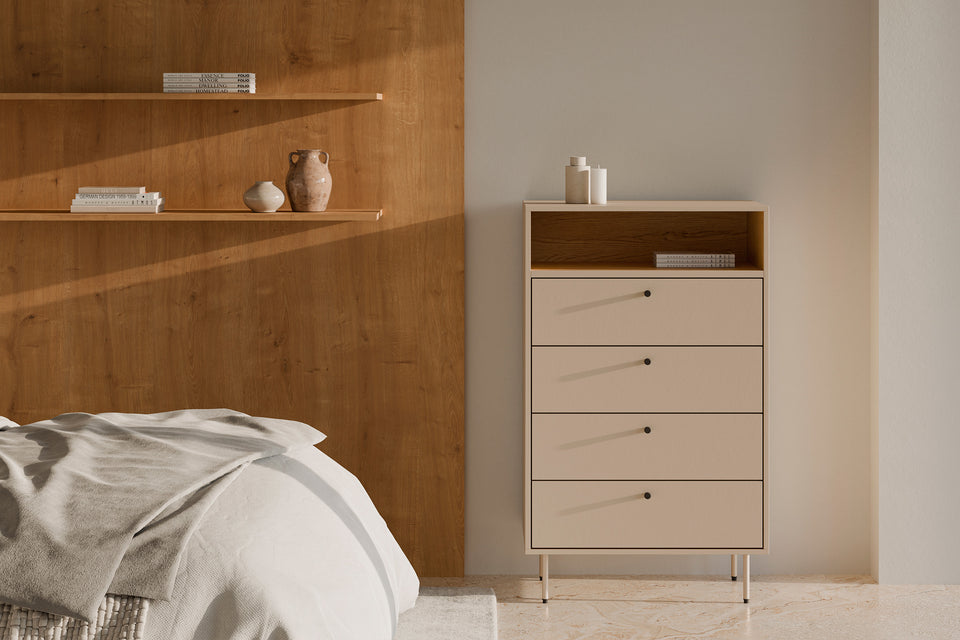

Estas son las instrucciones de montaje del sinfonier Trento de Kifoni, explicadas paso a paso a partir del manual del fabricante. Sinfonier de cuatro cajones con pomos redondos y un hueco abierto en la parte alta (700 × 400 mm y 1150 mm de alto), con cuatro patas metálicas atornilladas, guías de extensión y anclaje a pared. Se preparan los paneles con tacos, pernos y guías, se monta el cuerpo tumbado con excéntricas y tornillos de unión, se tapan las cabezas, se atornillan las cuatro patas, se pone el mueble de pie, se fijan las traseras y se ancla a la pared. Después se montan los cuatro cajones y se meten en sus guías. Llega en 2 paquetes. Pesa 43 kg.

Ficha del producto: Sinfonier Trento (SKU SC-00MB506333).

Qué viene en la caja

Piezas

Tornillería y herrajes

Herramientas

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

Montaje paso a paso

1. Clavar los tacos de madera en los paneles. Pon la tapa 1, la base 2 y los laterales 3 y 4 con la cara interior hacia arriba y mete los 12 tacos B en los agujeros de los cantos, empujándolos a mano hasta el fondo.
2. Enroscar los pernos y la escuadra de anclaje. Enrosca los 10 pernos A en los agujeros marcados de la tapa 1, los laterales 3 y 4 y la balda 5. Atornilla además la escuadra de anclaje F-1 en el borde trasero de la tapa, apretándola solo al 80 % para poder girarla más adelante.
3. Atornillar las guías a los laterales. Separa cada guía N en sus dos perfiles. Fija los 8 perfiles N-1 a la cara interior de los laterales 3 y 4, cuatro en cada uno, con 16 tornillos V1. Respeta la orientación: el extremo marcado Front va hacia el frente del mueble.
4. Montar el cuerpo tumbado. Encaja 8 excéntricas C en sus agujeros y monta el cuerpo tumbado uniendo la tapa 1, los laterales 3 y 4, la balda 5 y el panel trasero del hueco 7. Mete los pernos A en las excéntricas C y gíralas para bloquearlas.
5. Cerrar el cuerpo con la base y las traseras. Desliza los dos paneles traseros 8 y el montante central 6 por sus ranuras y cierra el cuerpo con la base 2, bloqueándola con las 2 excéntricas C que quedan.
6. Apretar los tornillos de unión. Con el cuerpo ya armado, atornilla los 6 tornillos de unión Q desde el exterior de los laterales usando la llave Allen H, para dejar la caja firme y cuadrada.
7. Tapar las cabezas de las excéntricas. Coloca a presión 10 tapones D sobre las cabezas de las excéntricas que quedan a la vista.
8. Atornillar las cuatro patas. Con el cuerpo todavía tumbado y la base hacia arriba, coloca cada pata J en su esquina y atorníllala con 4 tornillos G1, poniendo en cada uno una arandela de presión Z1 y una arandela plana Z2. Aprieta las cuatro con la llave Allen H.
9. Poner el mueble de pie y fijar las traseras. Entre dos personas, levanta el sinfonier y apóyalo sobre sus patas. Por detrás, sujeta los paneles traseros 8 y 7 y el montante 6 a los laterales, a la tapa y a la base con las 18 escuadras E, atornillando cada una con el destornillador de estrella.
10. Anclar el sinfonier a la pared. Arrima el mueble a la pared, gira la escuadra de la tapa hacia atrás (todavía al 90 %) y marca el agujero. Taladra, mete el taco F2-2, atornilla el tornillo F2-3 y termina de apretar la escuadra al 100 %.
11. Preparar las piezas de cada cajón. Para cada uno de los cuatro cajones, enrosca 10 pernos O en los agujeros del frente 9, la trasera 10 y los laterales 11 y 12. Repite el paso cuatro veces.
12. Armar la caja del cajón. Encaja 10 excéntricas P en los laterales 11 y 12, la trasera 10 y el refuerzo central 13, únelos al frente 9 metiendo los pernos O y gira las excéntricas para bloquearlas. Desliza el fondo 14 por sus ranuras. Repite el paso cuatro veces.
13. Poner el pomo, las guías y los tapones. Atornilla el pomo U-2 al centro del frente 9 desde dentro del cajón con su tornillo U-1. Atornilla los 2 perfiles N-2 en la parte baja de los laterales 11 y 12 con 4 tornillos V1, con el extremo Front hacia el frente, y tapa las excéntricas con 10 tapones D. Repite el paso cuatro veces.
14. Meter los cajones en sus guías. Alinea los perfiles N-2 de cada cajón con los perfiles N-1 del mueble y empuja el cajón hasta que enganche. Si algún cajón queda torcido, afloja sus tornillos al 90 %, ajústalo y vuelve a apretar al 100 %.
15. Sacar un cajón si necesitas ajustarlo. Para desmontar un cajón, ábrelo hasta el tope, baja la palanca de una guía y sube la de la otra, y tira del cajón hacia ti.
16. Comprobar el montaje. El sinfonier está terminado. Revisa que los cuatro cajones abran y cierren sin rozar, que el mueble esté nivelado y que la escuadra de pared esté bien apretada.

Consejos antes de empezar

• Comprueba que el cuerpo está a escuadra antes de apretar las excéntricas: una diagonal igual a la otra.
• Clava la trasera con el mueble tumbado y cuadrado; es lo que le da rigidez.
• Si el mueble es alto o estrecho, fíjalo a la pared con la escuadra o el anclaje que trae.

Avisos del fabricante

• Se recomienda montarlo entre dos personas.
• Monta sobre una superficie blanda (alfombra o el cartón del embalaje) para no rayar los paneles.
• No golpees las piezas con martillo ni fuerces los encajes.
• Aprieta la escuadra de anclaje solo al 80 % al principio; se aprieta del todo al fijar el mueble a la pared.
• Fija el sinfonier a la pared con el kit F antes de usarlo.

Descargar el manual en PDF

Manual de montaje del sinfonier Trento (PDF)

Productos que se montan con estas instrucciones

Preguntas frecuentes

¿Cuántas personas hacen falta para montar el sinfonier Trento?

El fabricante indica dos personas: una sujeta y otra atornilla, sobre todo al dar la vuelta al mueble.

¿Qué herramientas necesito?

Incluidas en la caja: Llave Allen (H). Necesitarás además: Destornillador de estrella, Destornillador plano, Taladro para el anclaje a pared.

¿Dónde están las instrucciones originales?

El manual del fabricante se descarga en PDF desde esta guía y desde la fila «Montaje» de la ficha de cada producto.
