Comment monter la chaise de bureau pivotante Airflow : notice pas à pas
Sommaire de l’article

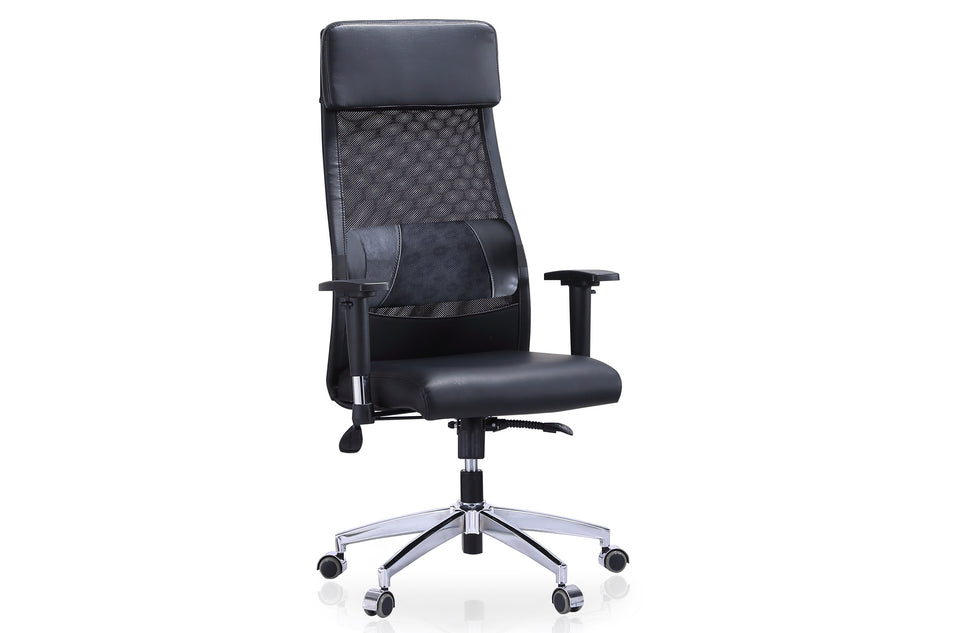

Voici la notice de montage de la chaise de bureau pivotante Airflow de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Fauteuil de bureau pivotant avec assise, dossier haut relié par deux platines, accoudoirs avec coussinet, mécanisme, vérin à gaz et piétement à cinq branches démontées avec roulettes. On prépare les accoudoirs, on les fixe à l'assise avec le mécanisme, on visse les platines au dossier puis celui-ci au mécanisme, on assemble le piétement avec ses branches, ses roulettes et son vérin, et on emboîte l'assise dessus. Pèse 14 kg.
Fiche du produit : Chaise de bureau pivotante Airflow (SKU 0014400194316).
Contenu du colis
Pièces
| Réf. | Pièce | Quantité |
|---|---|---|
| A | Roulette | 5 |
| B | Branche du piétement | 5 |
| C | Moyeu central du piétement | 1 |
| D | Vérin à gaz | 1 |
| E | Mécanisme | 1 |
| F | Assise | 1 |
| G | Dossier | 1 |
| L | Support d'accoudoir | 2 |
| M | Coussinet d'accoudoir | 2 |
| N | Cache du vérin | 1 |
| Q | Platine du dossier | 2 |
Visserie et quincaillerie
| Réf. | Pièce | Quantité | Dimension |
|---|---|---|---|
| H | Vis | 4 | 6×25 mm |
| I | Vis | 12 | 6×20 mm |
| J | Vis | 2 | 6×30 mm |
| K | Vis | 10 | 6×20 mm |
| O | Douille | 2 | 10 mm |
| P | Vis | 4 | 8×12 mm |
Outils
La notice n’indique pas d’outil en dehors de ceux fournis ; gardez un tournevis cruciforme à portée de main.
Montage pas à pas
- Monter les coussinets des accoudoirs. Fixez chaque coussinet M sur son support d'accoudoir L avec deux vis H.
- Placer les douilles dans l'assise. Posez l'assise F à l'envers et introduisez les deux douilles O dans les trous repérés du dessous de l'assise.
- Visser les accoudoirs à l'assise. Appuyez les supports L de chaque côté de l'assise F et fixez-les avec les vis I et les deux vis longues J dans les trous équipés d'une douille.
- Fixer les platines au dossier. Vissez les deux platines Q en bas du dossier G avec les quatre vis P, en suivant l'ordre 1 et 2 de la vignette.
- Fixer le mécanisme et le dossier. Centrez le mécanisme E sous l'assise F et fixez-le avec des vis I. Reliez les platines Q du dossier au mécanisme avec les vis I restantes.
- Assembler le piétement. Emboîtez les cinq branches B dans le moyeu central C et fixez-les avec les vis K, deux par branche.
- Monter les roulettes et le vérin. Enfoncez à force les cinq roulettes A dans les extrémités des branches, introduisez le vérin D dans le moyeu central et recouvrez-le avec le cache N.
- Emboîter l'assise sur le piétement. Retournez l'ensemble de l'assise et emboîtez le mécanisme sur le vérin D. Asseyez-vous dessus pour le bloquer.
Conseils avant de commencer
- Posez l’assise à l’envers sur une surface douce pour ne pas marquer le revêtement.
- Serrez les pieds en croix et resserrez-les après trois mois d’usage : il est normal qu’ils prennent un peu de jeu.
- Collez des patins en feutre sous les pieds avant la première utilisation si le sol est en parquet.
Télécharger la notice en PDF
Notice de montage de la chaise de bureau pivotante Airflow (PDF)
Produits qui se montent avec cette notice
| Produit | SKU | Dimensions | Poids |
|---|---|---|---|
| Chaise de bureau pivotante Airflow | 0014400194316 | 14 kg |
Questions fréquentes
Combien de personnes faut-il pour monter la chaise de bureau pivotante Airflow ?
La notice ne le précise pas ; au-delà de 25 kg, mieux vaut être deux.
De quels outils ai-je besoin ?
La notice n’indique pas d’outil en dehors de ceux fournis ; gardez un tournevis cruciforme à portée de main.
Où se trouve la notice d’origine ?
La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
