Comment monter la chaise de bureau pivotante Ergo : notice pas à pas
Sommaire de l’article
Voici la notice de montage de la chaise de bureau pivotante Ergo de Kifoni, expliquée pas à pas à partir de la notice du fabricant. Fauteuil de bureau pivotant ergonomique avec dossier et assise en maille, appuie-tête réglable, accoudoirs réglables, mécanisme basculant, base à cinq branches et cinq roulettes. On monte la base avec les roulettes et le vérin, on visse le support sur le dossier, on fixe les accoudoirs et le mécanisme sous l'assise, on relie le dossier au mécanisme, on pose l'appuie-tête et on emboîte l'ensemble sur le vérin. Pèse 17,5 kg.
Fiches des produits : Chaise de bureau pivotante Ergo noir, Chaise de bureau pivotante Ergo noir et blanc, Chaise de bureau pivotante Ergo gris.
Contenu du colis
Pièces
| Réf. | Pièce | Quantité |
|---|---|---|
| A | Dossier en maille | 1 |
| B | Assise en maille | 1 |
| C | Jeu d'accoudoirs réglables (gauche L et droit R) | 1 |
| D | Mécanisme basculant | 1 |
| E | Base à cinq branches | 1 |
| F | Vérin à gaz | 1 |
| G | Support de l'appuie-tête | 1 |
| H | Roulette | 5 |
| O | Support du dossier | 1 |
| Q | Appuie-tête | 1 |
Visserie et quincaillerie
| Réf. | Pièce | Quantité | Dimension |
|---|---|---|---|
| I | Clé Allen à poignée en T | 1 | — |
| J | Vis à tête plate à empreinte Allen | 2 | M6 × 25 mm |
| K | Vis à tête plate à empreinte Allen | 4 | M6 × 20 mm |
| L | Vis à tête hexagonale avec rondelles | 3 | M8 × 20 mm |
| S | Vis à tête plate à empreinte Allen | 10 | M6 × 30 mm |
Outils
Fournis dans le colis : Clé Allen à poignée en T (I).
Montage pas à pas
- Monter la base avec les roulettes et le vérin. Posez la base E à l'envers et emboîtez à fond les 5 roulettes H dans leurs logements. Retournez-la et introduisez le vérin F dans le cône central.
- Visser le support sur le dossier. Posez le dossier A à l'envers, présentez le support O sur sa face arrière et fixez-le avec 4 vis S à l'aide de la clé en T I.
- Visser les accoudoirs sur l'assise. Placez l'assise B à l'envers et posez les deux accoudoirs C, en respectant les repères L (gauche) et R (droit). Vissez-les avec les 6 vis S restantes.
- Fixer le mécanisme et relier le dossier. Centrez le mécanisme D sur la face inférieure de l'assise B et vissez-le avec les 4 vis K. Reliez ensuite le support du dossier O au mécanisme avec les vis L et leurs rondelles.
- Monter l'appuie-tête et emboîter le fauteuil sur la base. Fixez le support G et l'appuie-tête Q en haut du dossier A avec les 2 vis J. Soulevez l'ensemble à deux et descendez-le sur le vérin F de la base.
- Vérifier le montage. Asseyez-vous pour que le cône du vérin s'emboîte complètement et contrôlez que le fauteuil pivote, monte et bascule sans forcer, et que les accoudoirs et l'appuie-tête se règlent bien.
Conseils avant de commencer
- Posez l’assise à l’envers sur une surface douce pour ne pas marquer le revêtement.
- Serrez les pieds en croix et resserrez-les après trois mois d’usage : il est normal qu’ils prennent un peu de jeu.
- Collez des patins en feutre sous les pieds avant la première utilisation si le sol est en parquet.
Avertissements du fabricant
- 2 personnes sont conseillées pour le montage.
- Posez au sol un support amortissant pendant le montage.
- N'utilisez pas le fauteuil comme escabeau et ne montez pas debout dessus.
- Contrôlez les vis tous les 3 mois d'utilisation et resserrez-les si nécessaire.
Télécharger la notice en PDF
Notice de montage de la chaise de bureau pivotante Ergo (PDF)
Produits qui se montent avec cette notice
| Produit | SKU | Dimensions | Poids |
|---|---|---|---|

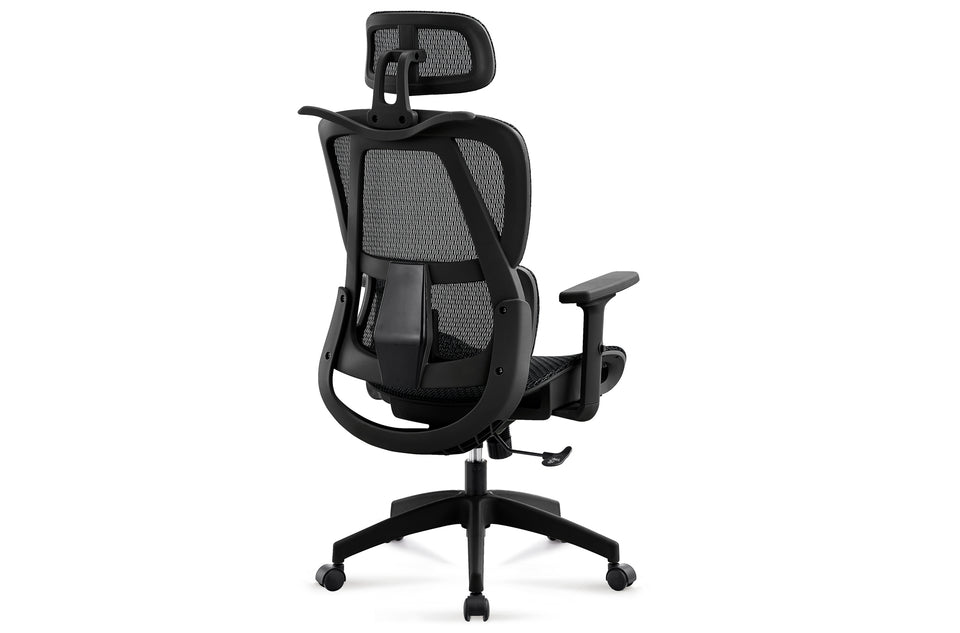

| Chaise de bureau pivotante Ergo noir | 0014600024316 | 17,5 kg | |
| Chaise de bureau pivotante Ergo noir et blanc | 0014600024306 | 70 × 70 × 118 cm | 17,5 kg |

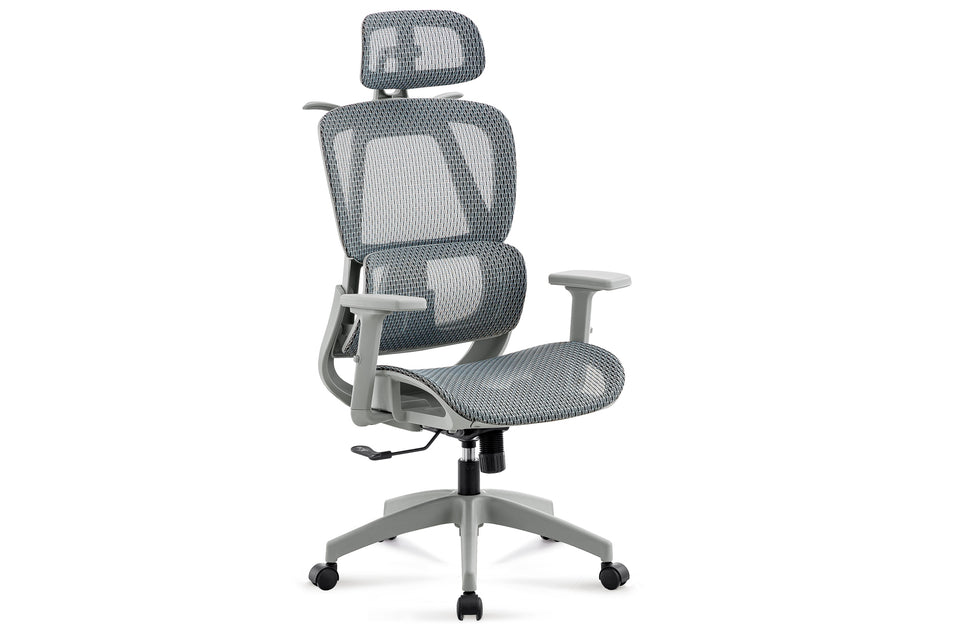

| Chaise de bureau pivotante Ergo gris | 0014600024334 | 17,5 kg |
Questions fréquentes
Combien de personnes faut-il pour monter la chaise de bureau pivotante Ergo ?
Le fabricant indique deux personnes : l’une tient, l’autre visse, surtout pour retourner le meuble.
De quels outils ai-je besoin ?
Fournis dans le colis : Clé Allen à poignée en T (I).
Où se trouve la notice d’origine ?
La notice du fabricant se télécharge en PDF depuis ce guide et depuis la ligne « Montage » de la fiche de chaque produit.
